Zabezpieczenie korpusu pługa na gleby zakamienione ma chronić elementy robocze i ramę przed przeciążeniem, gdy korpus trafi na przeszkodę (kamień). W praktyce spotyka się kilka rozwiązań, które różnią się zasadą działania i tym, czy po zadziałaniu można kontynuować orkę bez postoju.

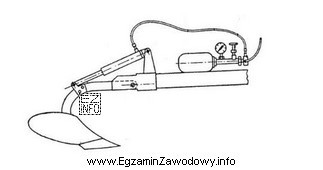

Odpowiedź: hydrauliczne. Zabezpieczenie hydrauliczne rozpoznaje się po obecności elementów typowych dla hydrauliki siłowej, takich jak siłownik oraz połączenia hydrauliczne. Taki układ umożliwia kontrolowane odchylenie korpusu pod obciążeniem (po napotkaniu przeszkody), a następnie jego powrót do położenia roboczego. To rozwiązanie jest stosowane tam, gdzie przeszkody mogą pojawiać się często, bo ogranicza przestoje i ryzyko uszkodzeń.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Sworzniowe – jest to zwykle zabezpieczenie z elementem zrywalnym lub blokującym, które po przekroczeniu określonego obciążenia wymaga ingerencji (np. wymiany lub ponownego złożenia). Na schemacie takiego rozwiązania spodziewa się elementu sworznia jako "bezpiecznika", a nie typowych części układu hydraulicznego.
- Sprężynowe – opiera się na sprężynie (lub pakiecie sprężyn/resorze), która umożliwia ugięcie/odchylenie korpusu mechanicznie. Na schemacie dominują wtedy elementy sprężyste i mechaniczne połączenia, bez siłownika i przewodów.
- Kołkowe – podobnie jak sworzniowe, kołkowe kojarzy się z zabezpieczeniem zrywalnym: kołek jest elementem, który ulega ścięciu przy przeciążeniu, chroniąc droższe części. Po zadziałaniu zwykle trzeba wymienić kołek, co oznacza przerwę w pracy.
Wskazówka egzaminacyjna: jeśli na rysunku/schemacie widzisz siłownik i połączenia hydrauliczne, najczęściej chodzi o zabezpieczenie hydrauliczne. Jeśli widzisz sprężyny/resory – o sprężynowe. Jeśli pojawia się prosty element "zrywalny" (kołek/sworzeń) – o zabezpieczenie zrywalne.
