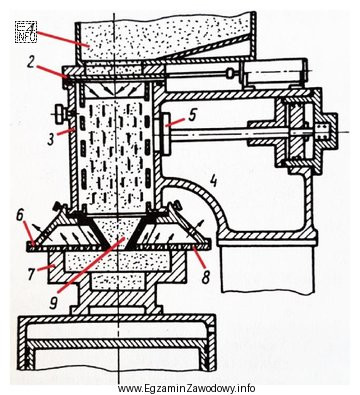

W pytaniach opartych o schemat wstrzeliwarki kluczowe jest rozróżnienie elementów, które:
- magazynują masę formierską do bieżącej pracy (zbiornik roboczy),
- pełnią funkcje pomocnicze związane z masą (np. odstojnik/zbiornik pośredni, jeśli występuje w danym rozwiązaniu),
- magazynują medium napędowe (zbiornik powietrza),
- są oprzyrządowaniem formierskim (skrzynka formierska), a nie częścią układu podawania.
Odpowiedź "zbiornik roboczy z masą" jest właściwa, ponieważ nazwa wskazuje na bezpośredni udział w cyklu pracy: masa jest z tego miejsca pobierana/dozowana do kolejnego etapu wstrzeliwania. To typowy element, którego identyfikacja na schemacie jest potrzebna przy regulacji, kontroli zasypu i diagnozowaniu problemów z podawaniem masy.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "zbiornik-odstojnik z masą" sugeruje funkcję separacji/odstania, a nie zbiornik roboczy. W wielu urządzeniach "odstojnik" nie jest głównym zasobnikiem do cyklu, więc mylenie tych pojęć prowadzi do błędnej identyfikacji.
- "skrzynkę formierską" należy rozumieć jako element oprzyrządowania, w którym wykonywana jest forma, a nie część wstrzeliwarki magazynująca masę.
- "zbiornik powietrza" dotyczy układu pneumatycznego. Jest istotny dla działania, ale nie jest miejscem składowania masy formierskiej.
Wskazówka egzaminacyjna: na schematach warto śledzić połączenia (drogi przepływu masy i powietrza). Element masowy zwykle jest połączony z kanałem podawania masy, a zbiornik powietrza z instalacją pneumatyczną. Takie rozumowanie zmniejsza ryzyko pomyłki nazw podobnych.
