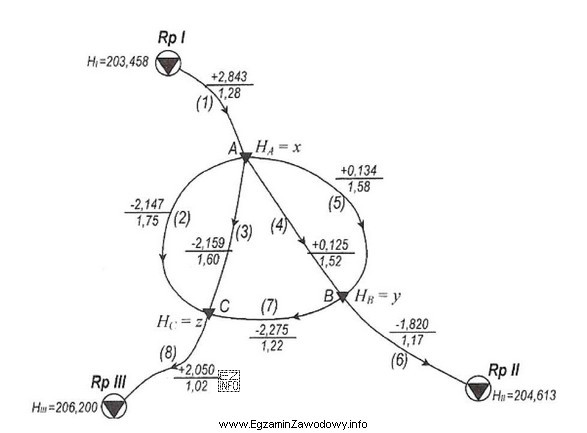

W geodezji szkic sieci niwelacyjnej jest schematem organizacji pomiaru wysokościowego. Strzałki rysowane na odcinkach takiej sieci mają przede wszystkim znaczenie operacyjne: pokazują kierunek (zwrot) wykonywania pomiaru na danym odcinku, czyli jak prowadzono ciąg niwelacyjny i w jakiej kolejności przechodzono między punktami.
To rozróżnienie jest ważne, bo na rysunkach technicznych strzałki mogą występować w różnych kontekstach, a w niwelacji nie chodzi o "kierunek spływu" czy "spadek", lecz o to, jak zorganizowano obserwacje (np. przejścia między reperami/punktami sieci). Taka informacja ułatwia kontrolę kompletności pracy, analizę ewentualnych błędów oraz późniejsze opracowanie wyników.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "wyrównania" – wyrównanie to etap obliczeniowy (opracowanie i ujednolicenie wyników), a nie kierunek oznaczany strzałkami na szkicu przebiegu pomiaru.
- "spadku terenu" – spadek dotyczy ukształtowania terenu i zwykle jest przedstawiany w kontekście niwelety, przekrojów, hydrologii lub drogownictwa; w sieci niwelacyjnej strzałki odnoszą się do przebiegu obserwacji.
- "linii ściekowej" – linia ściekowa to pojęcie z projektowania odwodnienia/nawierzchni; nie jest standardowym elementem opisu schematu niwelacji.
Wskazówka egzaminacyjna: gdy w treści pojawia się "sieć niwelacyjna", interpretuj oznaczenia przez pryzmat pomiaru wysokościowego (punkty, odcinki, ciągi i zwroty obserwacji), a nie przez pryzmat procesów obliczeniowych lub elementów odwodnienia.
