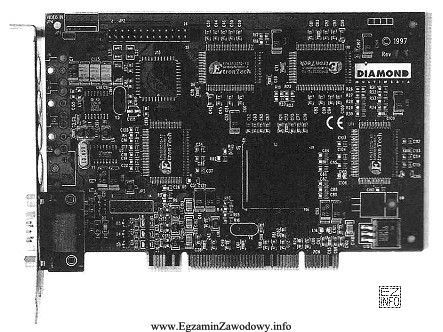

Odpowiedź "Graficzną PCI" jest poprawna, bo na zdjęciu widać typową kartę graficzną z końca lat 90. oraz złącze krawędziowe zgodne z magistralą PCI.
Dlaczego to PCI? Złącze PCI 32-bit ma charakterystyczny układ: zaczyna się bardzo blisko metalowego śledzia i jest podzielone pojedynczym kluczem (wcięciem) na dwie nierówne części – dłuższą od strony śledzia i krótszą po drugiej stronie. Taki "asymetryczny podział" odróżnia je od innych standardów spotykanych w odpowiedziach.
Dlaczego to karta graficzna? Na śledziu widoczne jest złącze D-sub (VGA), typowe dla kart graficznych tamtego okresu. Dodatkowo na laminacie są liczne układy pamięci (np. kości RAM), a oznaczenia producenta (np. Diamond Multimedia) również pasują do kart wideo.
Dlaczego pozostałe odpowiedzi są błędne?
- "Graficzną AGP" – AGP ma inne proporcje i położenie klucza; złącze AGP zwykle zaczyna się dalej od śledzia i nie wygląda jak klasyczne PCI 32-bit.
- "Telewizyjną PCI Express" – PCI Express ma znacznie krótsze, segmentowe złącza (x1/x4/x16) i inną geometrię klucza; dodatkowo sprzęt z 1997 r. nie pasuje do epoki PCIe.
- "Telewizyjną EISA" – EISA to długie, wielostykowe złącze o innej budowie (znacznie dłuższe, inne rozmieszczenie styków), niespotykane na typowych kartach multimedialnych z późnych lat 90.
W praktyce egzaminacyjnej warto zawsze najpierw ocenić typ złącza (PCI/AGP/PCIe), a dopiero potem funkcję karty (graficzna/tuner/inne) na podstawie portów i elementów na PCB.
