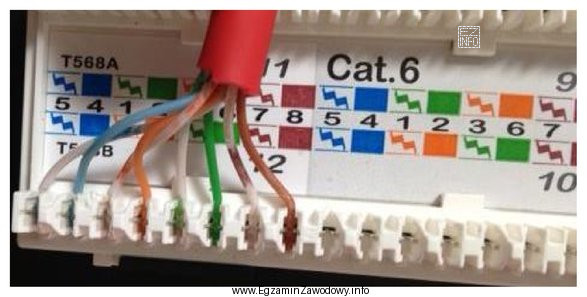

Panel krosowniczy jest elementem pasywnym okablowania strukturalnego, a poprawne zakończenie skrętki ocenia się przede wszystkim na podstawie oznaczeń kategorii oraz schematu barw zakończeń (T568A/T568B) widocznego przy złączach IDC.
Dlaczego "Kategorii 6, standardu T568B" jest poprawne?
- Kategoria: na module znajduje się oznaczenie "Cat.6", co jednoznacznie wskazuje kategorię panelu. W takich zadaniach nie wnioskuje się kategorii "z wyglądu", tylko odczytuje ją z nadruku.
- Standard T568B: różnica między T568A a T568B polega na zamianie miejscami par pomarańczowej i zielonej. W praktyce, jeśli po parze niebieskiej (środkowej) ułożona jest para pomarańczowa, a dopiero potem zielona, odpowiada to układowi T568B.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Odpowiedzi ze standardem "T568A" nie pasują do sytuacji, w której para pomarańczowa jest ułożona przed zieloną. W T568A kolejność tych par jest odwrotna, więc taki wybór oznaczałby błędny odczyt schematu lub pomylenie standardów.
- Odpowiedzi z kategorią "5" są sprzeczne z oznaczeniem "Cat.6" na module. W egzaminacyjnej praktyce kategoria ma wynikać z czytelnego napisu na osprzęcie, a nie z domysłów o kablu czy zastosowaniu.
Wskazówka praktyczna do nauki: naucz się reguły "A = zielony przed pomarańczowym, B = pomarańczowy przed zielonym" i zawsze sprawdzaj dwa elementy naraz: (1) nadruk "Cat.X" oraz (2) rzeczywiste wciśnięcie żył względem etykiety, bo etykieta zwykle pokazuje oba standardy.
