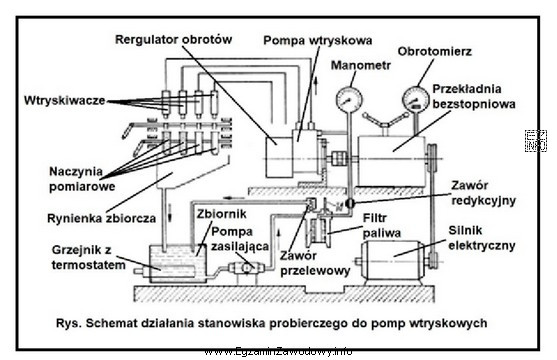

Naczynia pomiarowe (najczęściej menzurki lub cylindry miarowe) w układach diagnostycznych dla pomp wtryskowych wykorzystuje się do zebrania paliwa z poszczególnych wyjść/sekcji i porównania, ile paliwa została podana w tych samych warunkach próby. W praktyce oznacza to ocenę równomierności dawki paliwa dla wszystkich cylindrów, ponieważ każda sekcja pompy zasila inny cylinder.
Dlaczego to ma znaczenie? Różnice w dawkach między sekcjami mogą powodować nierówną pracę silnika, spadek mocy, dymienie lub trudności z rozruchem. Próba z naczyniami pomiarowymi pozwala szybko zauważyć, że np. jedna sekcja podaje mniej lub więcej paliwa niż pozostałe, mimo że warunki są identyczne.
Pozostałe odpowiedzi nie pasują do funkcji naczyń pomiarowych:
- "Geometryczny początek tłoczenia sekcji" wiąże się z momentem rozpoczęcia tłoczenia (kąt/położenie), a nie z ilością zebranej cieczy. Do tego stosuje się inne metody i przyrządy nastawcze, a samo naczynie miarowe nie rozstrzyga, kiedy dokładnie nastąpił początek tłoczenia.
- "Zużycie paliwa przez silnik" to wielkość eksploatacyjna zależna od obciążenia, prędkości, warunków pracy i wielu innych czynników. Naczynia na stanowisku probierczym oceniają dawkę z pompy/sekcji w warunkach testu, a nie realne zużycie paliwa w pracy maszyny.
- "Szczelność sekcji" sprawdza się innymi próbami (np. utrzymanie ciśnienia, obserwacja przecieków, spadek ciśnienia w czasie). Sama ilość paliwa zebrana w menzurce może sugerować problem, ale nie jest bezpośrednim pomiarem szczelności.
Wskazówka egzaminacyjna: jeśli w zadaniu widzisz kilka naczyń przypisanych do kilku wyjść (cylindrów), najczęściej chodzi o porównanie dawek między sekcjami, czyli ocenę równomierności.
