Składowa zerowa napięcia jest związana z sytuacjami niesymetrycznymi w sieci trójfazowej, szczególnie ze zwarciami doziemnymi. W praktyce zabezpieczeniowej często potrzebuje się wielkości 3U0 (napięcia składowej zerowej), która w stanie symetrii jest bardzo mała, a rośnie przy doziemieniu lub silnej niesymetrii.

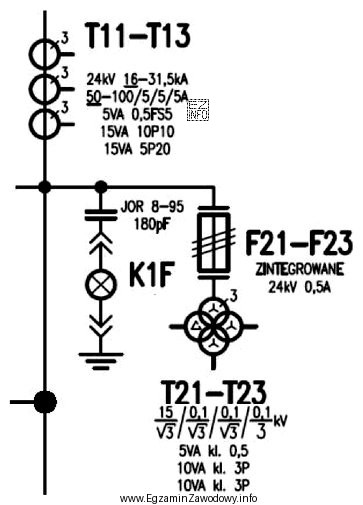

Odpowiedź "W otwarty trójkąt." jest poprawna, ponieważ połączenie uzwojeń wtórnych przekładników napięciowych w otwarty trójkąt (zwany też układem do uzyskania napięcia resztkowego) pozwala otrzymać napięcie odpowiadające składowej zerowej. Układ sumuje odpowiednio napięcia fazowe w taki sposób, aby w warunkach symetrycznych wynik był bliski zeru, natomiast przy doziemieniu pojawia się mierzalne napięcie, użyteczne dla zabezpieczeń.
Dlaczego pozostałe odpowiedzi są błędne?
- "W gwiazdę." – połączenie w gwiazdę jest typowe dla uzyskania napięć fazowych (oraz ewentualnie napięcia punktu neutralnego), ale samo w sobie nie realizuje standardowego wyjścia "napięcia resztkowego" 3U0 w formie stosowanej w zabezpieczeniach. Może prowadzić do mylnego wniosku, że wystarczy obserwować fazy.
- "W trójkąt." – pełny trójkąt na wtórze VT ma inne własności (m.in. związane z obiegiem składowych/harmonicznych) i nie jest typowym układem wyjściowym do bezpośredniego pomiaru 3U0. Łatwo go pomylić z otwartym trójkątem ze względu na podobną nazwę.
- "W podwójną gwiazdę." – to określenie bywa używane w innych kontekstach połączeń uzwojeń/transformatorów, ale nie jest standardową odpowiedzią dla klasycznego pomiaru 3U0 z trzech VT w układzie zabezpieczeniowym.
Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się fraza "pomiar składowej zerowej napięcia" lub "3U0", najczęściej należy skojarzyć ją z wyjściem realizowanym przez otwarty trójkąt na wtórnych uzwojeniach przekładników napięciowych.
