KWALIFIKACJA TKO5 - STYCZEŃ 2016



PYTANIE NR 10.

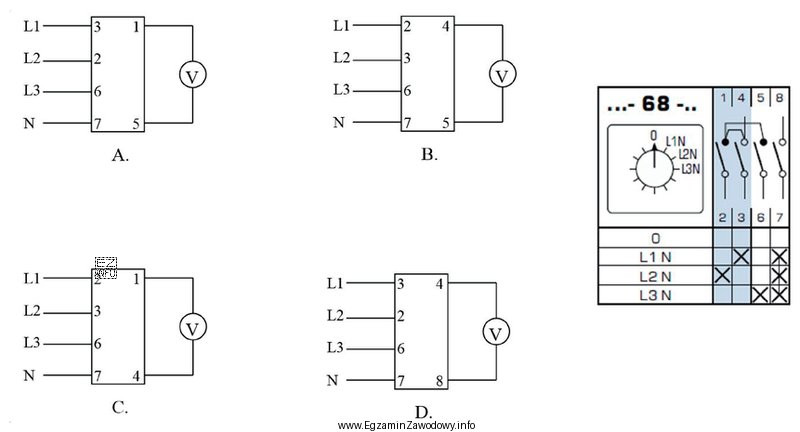

Pomiar napięć fazowych za pomocą woltomierza podłączonego do łącznika o podanym diagramie łączeń możliwy jest w układzie według schematu
Pomiar napięć fazowych za pomocą woltomierza podłączonego do łącznika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując dostępne schematy, odpowiedź D jest poprawna, ponieważ pokazuje prawidłowe połączenie woltomierza do pomiaru napięcia międzyfazowego. W schemacie D, woltomierz jest podłączony między fazą L1 a L2, co umożliwia pomiar napięcia między tymi fazami. Pozostałe schematy (A, B, C) nie przedstawiają poprawnych połączeń do pomiaru napięć fazowych zgodnie z zapytaniem.
