PYTANIE NR 11.

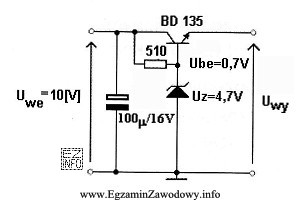

Napięcie wyjściowe w układzie przedstawionym na rysunku ma wartość 4,7 V przy napięciu wejściowym Uwe równym 10 V. Który element tego układu uległ uszkodzeniu?
A.
Tranzystor BD135
B.
Rezystor 510 Ohm
C.
Kondensator 100 qF
D.
Dioda Zenera 4,7 V
Zostaw bez odpowiedzi
Wyjaśnienie poprawnej odpowiedzi:
W układzie przedstawionym na rysunku, napięcie wyjściowe powinno wynosić 5,4 V (suma napięcia Zenera i spadku napięcia na złączu baza-emiter tranzystora). Obecne napięcie wyjściowe wynosi 4,7 V, co wskazuje na brak przewodzenia przez tranzystor BD135. Najbardziej prawdopodobną przyczyną jest uszkodzenie tranzystora BD135, co powoduje, że napięcie wyjściowe jest równe napięciu Zenera.
