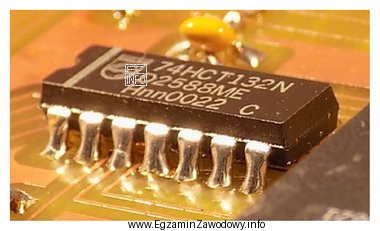

Przy wymianie układu scalonego kluczowe jest to, że element jest połączony z płytką drukowaną spoiwem lutowniczym. Żeby go bezpiecznie zdemontować, trzeba rozgrzać lut i usunąć cynę z miejsca połączenia.
Lutownica dostarcza ciepła niezbędnego do stopienia lutu, a odsysacz pozwala odessać roztopioną cynę, dzięki czemu można zwolnić wyprowadzenia układu i oczyścić otwory/pady przed wlutowaniem nowego elementu. To zestaw narzędzi bezpośrednio związany z technologią montażu elektroniki.
Dlaczego pozostałe odpowiedzi są błędne?
- Pilnik i zaciskarka – służą do obróbki mechanicznej i zaciskania złączy na przewodach, nie do rozlutowywania połączeń na PCB.
- Wkrętak i szczypce – pomagają w demontażu mechaniki lub manipulacji przewodami, ale nie usuwają lutu; użycie samych szczypiec może prowadzić do wyrwania ścieżek lub padów.
- Szczypce i pilnik – to narzędzia stricte mechaniczne; nie rozwiązują problemu połączenia lutowanego i mogą uszkodzić element lub płytkę.
Na egzaminie warto pamiętać regułę: jeśli element jest lutowany, to w zestawie narzędzi zwykle musi pojawić się narzędzie do stopienia lutu (lutownica) oraz do usunięcia lutu (odsysacz lub plecionka). Dobór konkretnego narzędzia do usuwania lutu zależy od typu montażu i dostępnego wyposażenia stanowiska.
