KWALIFIKACJA MEC5 - CZERWIEC 2016



PYTANIE NR 26.
Narzędzie do wykonania rowka zewnętrznego poprzecznego o szerokości 3 mm. zgodnie listą narzędzi w magazynie, znajduje się na pozycji

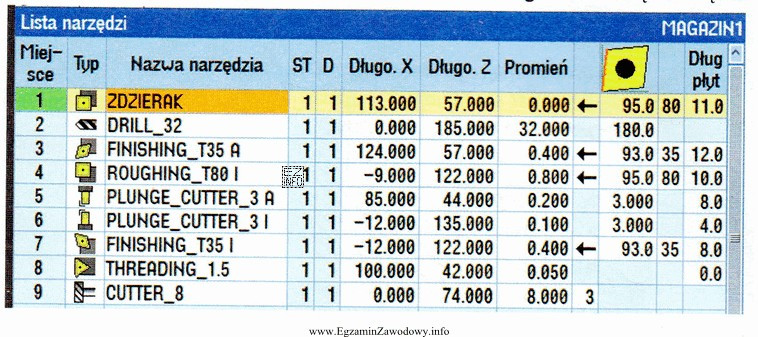

Ilustracja przedstawia tabelę z listą narzędzi w magazynie, co jest częścią egzaminu zawodowego dla technika mechanika w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Narzędzie do wykonania rowka zewnętrznego poprzecznego 3 mm to przecinak do rowków o szerokości 3,0 mm przeznaczony do obróbki zewnętrznej (oznaczenie A). W przedstawionej liście narzędzi taka pozycja odpowiada wpisowi PLUNGE_CUTTER_3 A, który znajduje się na miejscu 5.

Pełne wyjaśnienie:

Rowek zewnętrzny poprzeczny na tokarce CNC wykonuje się najczęściej przecinakiem / narzędziem do rowków (często opisywanym jako plunge cutter). Kluczowe są tu dwa parametry: szerokość narzędzia oraz przeznaczenie do obróbki zewnętrznej.

Dlaczego poprawna jest odpowiedź "5"?
W liście narzędzi należy znaleźć pozycję, która jednocześnie spełnia warunek szerokości 3 mm oraz dotyczy obróbki zewnętrznej. Oznaczenie "PLUNGE_CUTTER_3 A" wskazuje przecinak do rowków o szerokości 3 mm, gdzie litera A odnosi się do zastosowania zewnętrznego. Taka pozycja w tabeli magazynu jest przypisana do numeru 5, więc to ona odpowiada treści zadania.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "4" – odnosi się do innego typu narzędzia (np. zgrubnego/inna geometria). Nie jest to narzędzie do rowków o szerokości 3 mm.
  • "1" – to narzędzie ogólne do toczenia (np. nóż tokarski). Nie służy do wykonywania rowków poprzecznych o zadanej szerokości.
  • "9" – odpowiada innemu narzędziu (np. frez/nawiertak) i nie jest przecinakiem do rowków na tokarce w osiowym sensie operacji rowkowania poprzecznego.

Wskazówka egzaminacyjna: przy podobnych zadaniach najczęstsza pułapka to wybór narzędzia o tej samej szerokości, ale do obróbki wewnętrznej (oznaczenie "I"). Zawsze sprawdzaj jednocześnie: typ operacji (rowkowanie), wymiar (3 mm) i kierunek zastosowania (zewnętrzne/wewnętrzne).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przecinak do rowków (plunge cutter) na tokarce CNC?
Przecinak do rowków to narzędzie tokarskie przeznaczone do wykonywania rowków poprzecznych przez zagłębianie się w materiał. Kluczowe parametry to szerokość (np. 3 mm) i przeznaczenie: do obróbki zewnętrznej lub wewnętrznej, co zwykle jest oznaczone w nazwie narzędzia.
Jak rozpoznać, czy narzędzie jest do rowka zewnętrznego czy wewnętrznego?
Najczęściej decyduje oznaczenie w nazwie narzędzia: wariant zewnętrzny bywa oznaczany literą "A", a wewnętrzny literą "I". W praktyce warto też zwrócić uwagę na parametry ustawienia w osi X: dodatnie wartości typowo wskazują obróbkę zewnętrznych średnic, a ujemne – pracę w otworze.
Dlaczego szerokość narzędzia musi odpowiadać szerokości rowka 3 mm?
W rowkowaniu poprzecznym szerokość płytki/ostrza wprost determinuje szerokość wykonywanego rowka. Jeśli dobierzesz narzędzie węższe, trzeba wykonywać dodatkowe przejścia i łatwiej o błąd wymiaru; jeśli szersze, nie da się uzyskać wymaganego rowka bez nadmiernego zebrania materiału.
Jakie informacje w liście narzędzi CNC są najważniejsze przy doborze narzędzia do rowka?
Najważniejsze są: nazwa/typ narzędzia (czy to narzędzie do rowków), wymiar (np. 3.000 mm szerokości), oraz przeznaczenie (zewnętrzne/wewnętrzne). Dopiero na końcu sprawdza się pozycję/miejsce w magazynie, bo to numer potrzebny do wywołania narzędzia w programie i na maszynie.
Czy można pomylić narzędzie PLUNGE_CUTTER_3 A z PLUNGE_CUTTER_3 I?
Tak, to bardzo częsty błąd: oba narzędzia mają tę samą szerokość 3 mm, ale są przeznaczone do innych warunków pracy. Wybór wersji wewnętrznej do rowka zewnętrznego (lub odwrotnie) może powodować niewłaściwą geometrię skrawania, ryzyko kolizji oraz brak możliwości wykonania operacji zgodnie z wymaganiami.
Kiedy stosuje się rowkowanie poprzeczne w toczeniu?
Rowkowanie poprzeczne stosuje się m.in. do wykonywania rowków pod pierścienie osadcze, rowków smarnych, rowków technologicznych przy odcinaniu oraz miejsc pod uszczelnienia. W praktyce operator dobiera przecinak do rowków według szerokości i tego, czy rowek ma być na powierzchni zewnętrznej czy wewnątrz otworu.
Jakie błędy najczęściej robi się przy wyborze narzędzia do rowka 3 mm w CNC?
Najczęstsze pomyłki to: wybór narzędzia o tej samej szerokości, ale do obróbki wewnętrznej; wybór noża zgrubnego/wykańczającego zamiast przecinaka do rowków; oraz nieuwzględnienie informacji z listy narzędzi (typ, parametry). Pomaga zasada: najpierw typ operacji, potem wymiar, na końcu numer pozycji.
Co oznacza numer pozycji w magazynie narzędziowym CNC?
Numer pozycji (miejsce) to identyfikator, pod którym narzędzie znajduje się w magazynie obrabiarki. Dzięki temu sterowanie i operator wiedzą, skąd pobrać narzędzie i jak je wywołać w programie. To nie jest parametr skrawania, tylko informacja organizacyjna powiązana z konkretnym narzędziem i jego danymi.
Dlaczego dobór narzędzia do obróbki zewnętrznej ma znaczenie dla bezpieczeństwa pracy?
Geometria i ustawienie narzędzi zewnętrznych i wewnętrznych różnią się, więc niewłaściwy dobór może prowadzić do nieprzewidzianego toru ruchu, ocierania oprawki, a nawet kolizji z detalem lub uchwytem. Poprawne rozróżnienie narzędzi ogranicza ryzyko uszkodzenia maszyny i poprawia stabilność procesu skrawania.
Jak przygotować się do zadań z listą narzędzi CNC na egzaminie?
Ćwicz czytanie tabel magazynu narzędzi: rozpoznawaj typ narzędzia po nazwie i ikonie, a potem potwierdzaj parametry (np. szerokość 3.000). Utrwal różnice zewnętrzne/wewnętrzne (A/I) i kojarz je z przeznaczeniem. Na egzaminie czytaj uważnie polecenie: "rowek zewnętrzny" to krytyczne słowo.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Narzędzie do wykonania rowka zewnętrznego poprzecznego 3 mm to przecinak do rowków o szerokości 3,0 mm przeznaczony do obróbki zewnętrznej (oznaczenie A)."
