KWALIFIKACJA ELE2 - STYCZEŃ 2024



PYTANIE NR 27.

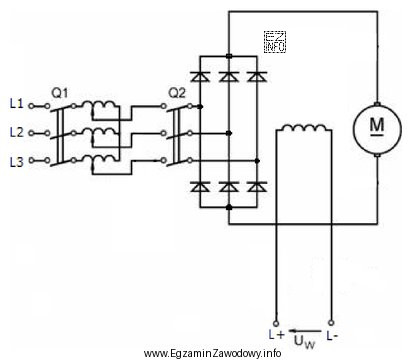

Jak nazywa się element regulacyjny występujący w układzie zasilania silnika przedstawionym na schemacie?
Jak nazywa się element regulacyjny występujący w ukł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym schemacie układu zasilania silnika widoczny jest element oznaczony jako Q1, który jest autotransformatorem. Autotransformator to rodzaj transformatora, w którym uzwojenie pierwotne i wtórne są częścią tego samego uzwojenia. W tym przypadku autotransformator służy do regulacji napięcia zasilającego silnik M. Element ten pozwala na płynną zmianę napięcia wyjściowego, co umożliwia kontrolę prędkości obrotowej silnika. Autotransformator jest często stosowany w układach rozruchowych silników elektrycznych, gdzie potrzebna jest regulacja napięcia rozruchowego.
