KWALIFIKACJA MTL3 - CZERWIEC 2019

PYTANIE NR 9.
O ile należy dogrzać wsad przeznaczony do wykonania odkuwki, jeśli temperatura kucia stali ma mieścić się w zakresie 900÷1200°C, a wsad ma barwę wiśniową?

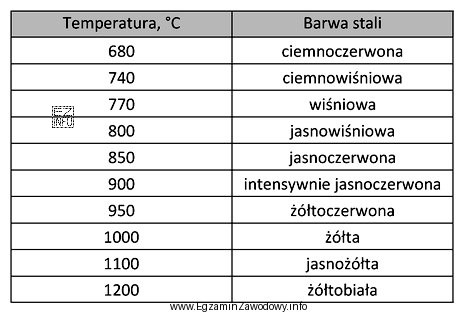

Ilustracja przedstawia tabelę związaną z temperaturami i odpowiadającymi im barwami stali, co jest istotne w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Barwa wiśniowa odpowiada temperaturze rzędu kilkuset °C.
Aby wsad nadawał się do kucia w zakresie 900–1200°C, trzeba go co najmniej dogrzać do 900°C. Różnica między ok. 900°C a temperaturą barwy wiśniowej daje przyrost ok. 430°C, więc takie dogrzanie jest właściwe.

Pełne wyjaśnienie:

W zadaniu trzeba połączyć dwie informacje: (1) dopuszczalny zakres temperatury kucia stali 900–1200°C oraz (2) szacunkową temperaturę wsadu wynikającą z opisu "barwa wiśniowa". W praktyce technologicznej barwy żarzenia są używane jako orientacyjny wskaźnik temperatury, gdy nie korzysta się z pirometru lub gdy wymagana jest szybka ocena.

Jeżeli celem jest rozpoczęcie kucia w podanym zakresie, to warunkiem minimalnym jest osiągnięcie dolnej granicy, czyli 900°C. Wsad o barwie wiśniowej ma temperaturę niższą od 900°C (rzędu kilkuset stopni). Dlatego należy policzyć przyrost temperatury jako:

dogrzanie = 900°C − T(barwa wiśniowa).

Przyjmując typową wartość temperatury odpowiadającą barwie wiśniowej, otrzymuje się dogrzanie rzędu około 430°C, co zgadza się z odpowiedzią "O około 430°C".

Pozostałe propozycje są niepoprawne, bo wynikają z błędnego przypisania temperatury do barwy lub z niewłaściwego odniesienia do granic zakresu: zbyt małe dogrzanie ("O około 120°C" lub "O około 130°C") odpowiada sytuacji, w której barwa wiśniowa byłaby już bliska 900°C, co nie jest spójne z typową interpretacją tej barwy. Z kolei zbyt duże dogrzanie ("O około 530°C") sugeruje przyjęcie zbyt niskiej temperatury początkowej albo nieuwzględnienie, że wystarczy osiągnąć dolną granicę zakresu, a nie "przeskakiwać" jej znacząco.

Wskazówka egzaminacyjna: najpierw zdecyduj, czy pytanie wymaga dojścia do dolnej granicy, górnej granicy czy konkretnej temperatury roboczej; dopiero potem podstawiaj temperaturę wynikającą z barwy i wykonaj odejmowanie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
"Barwa wiśniowa" to opis orientacyjnej temperatury rozgrzanego metalu widocznej po kolorze żarzenia. Służy do szybkiej oceny, czy wsad jest jeszcze "za zimny", czy zbliża się do temperatury obróbki. Dokładna temperatura zależy od warunków obserwacji (oświetlenie, tło, utlenienie).
Stosuje się proste odejmowanie: dogrzanie = 900°C − T_początkowa. Najpierw ustalasz temperaturę początkową z barwy żarzenia (wartość orientacyjna), a potem liczysz różnicę do 900°C. Wynik zaokrąglasz do wartości "około".
Kucie stali prowadzi się w pewnym przedziale, bo temperatura zależy m.in. od gatunku stali, wielkości odkuwki, czasu operacji i spadków temperatury w trakcie przenoszenia. Zakres ułatwia ocenę, czy wsad spełnia warunek technologiczny "nadaje się do kucia".
Nie zawsze. Jeśli pytanie dotyczy spełnienia warunku "mieści się w zakresie", zwykle wystarczy osiągnąć dolną granicę 900°C. Dogrzewanie do 1200°C ma sens tylko wtedy, gdy technologia wymaga pracy blisko górnej granicy (np. dla dużych przekrojów), ale musi to wynikać z treści zadania.
Najczęstsze pomyłki to: mylenie nazw barw (wiśniowa vs czerwona/pomarańczowa), "strzelanie" w przyrost temperatury bez obliczeń oraz wybieranie górnej granicy zakresu z przyzwyczajenia. Pomaga zapisanie równania różnicy temperatur i dopiero potem wybór odpowiedzi.
Silne oświetlenie zewnętrzne (np. światło dzienne) może zaniżać postrzeganą intensywność żarzenia, a ciemne tło może ją zawyżać. Dlatego barwy są wskaźnikiem orientacyjnym, a w procesach wymagających większej kontroli stosuje się pirometry lub termopary.
Gdy wymagana jest ścisła kontrola temperatury (np. wrażliwe gatunki stali, ryzyko przegrzania, wymagania jakościowe odkuwki) albo gdy warunki obserwacji są zmienne. Wtedy należy użyć pomiaru temperatury (np. pirometru) oraz trzymać się parametrów z dokumentacji technologicznej.
Zbyt wysoka temperatura może nasilać utlenianie i zgorzelinowanie, zwiększać ryzyko wad powierzchniowych oraz pogarszać własności materiału w wyniku niekorzystnych zmian struktury. Dlatego zakres 900–1200°C wyznacza bezpieczny obszar pracy, a przekroczenie górnej granicy jest zwykle niepożądane.
Stosuje się krótkie czasy transportu od pieca do młota/prasy, właściwe chwytaki i organizację stanowiska, a także dogrzewanie pośrednie przy długich operacjach. W praktyce ważne jest planowanie kolejności zabiegów, aby wsad nie "wystygł" poniżej temperatury kucia.
Warto opanować: typowe zakresy temperatur procesów (kucie, walcowanie), znaczenie dolnej i górnej granicy zakresu oraz umiejętność liczenia różnic temperatur. Dobrą metodą są fiszki z barwami żarzenia i ćwiczenia na krótkich zadaniach obliczeniowych z zaokrąglaniem "około".
info

To pytanie poprawnie rozwiązuje 47% zdających egzamin. trudne

Według specjalistów z branży: "Barwa wiśniowa odpowiada temperaturze rzędu kilkuset °C.Aby wsad nadawał się do kucia w zakresie 900–1200°C, trzeba go co najmniej dogrzać do 900°C."

Źródła:

  • ASM Handbook, Volume 14A: Metalworking: Bulk Forming, rozdziały dotyczące kucia (forging) i typowych temperatur procesu, wydanie ASM International (dokładna strona/sekcja wymaga wglądu do egzemplarza)

Materiały:

  • Podręczniki i poradniki z obróbki plastycznej metali (kucie stali, nagrzewanie wsadu)
  • Tabele/wykresy barw żarzenia metali w funkcji temperatury (materiały dydaktyczne dla obróbki plastycznej)
  • Instrukcje stanowiskowe/dokumentacja technologiczna kuźni dotycząca temperatur kucia i nagrzewu wsadu
