KWALIFIKACJA TLO3 - CZERWIEC 2023



PYTANIE NR 26.

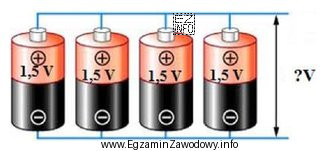

Oblicz napięcie uzyskiwane z układu akumulatorów połączonych wg schematu, jak na ilustracji.
Oblicz napięcie uzyskiwane z układu akumulatorów połą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na ilustracji przedstawiono układ czterech akumulatorów połączonych równolegle. W przypadku połączenia równoległego, napięcie całego układu jest równe napięciu pojedynczego akumulatora. Każdy z akumulatorów ma napięcie 1,5 V, więc napięcie całego układu również wynosi 1,5 V. Połączenie równoległe nie zwiększa napięcia, ale zwiększa pojemność układu i możliwość dostarczania większego prądu. Warto zauważyć, że wszystkie bieguny dodatnie są połączone ze sobą, podobnie jak wszystkie bieguny ujemne, co jest charakterystyczne dla połączenia równoległego.
