W zadaniach geodezyjnych dotyczących łuku kołowego typowym celem jest wyznaczenie współrzędnych punktu charakterystycznego (np. początku, końca lub punktu pośredniego łuku). Niezależnie od tego, czy dane są podane jako promień i kąt środkowy, czy jako kierunki/azymuty oraz długości, schemat postępowania jest podobny:

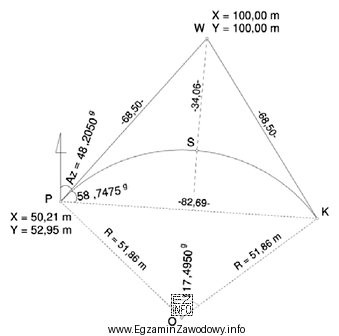

- Odczytaj dane ze szkicu (np. współrzędne punktu nawiązania, promień łuku, kąt zwrotu/środkowy, ewentualnie kierunek). Kluczowe jest rozpoznanie, w którą stronę "skręca" łuk.
- Wyznacz przyrosty współrzędnych dla przejścia do punktu końcowego: ΔX i ΔY oblicza się z zależności trygonometrycznych. W praktyce sprowadza się to do rozkładu na składowe w osiach układu (sinus i cosinus odpowiedniego kąta).
- Dodaj przyrosty do współrzędnych znanego punktu: Xk=X0+ΔX, Yk=Y0+ΔY. Na tym etapie szczególnie często pojawiają się błędy znaków.
- Kontrola wyniku: sprawdź, czy wynik jest zgodny z położeniem na szkicu (czy punkt końcowy wypada w oczekiwanej "stronie" względem punktu początkowego i osi).
Wartość Xk=41,20 m, Yk=135,15 m jest spójna z wykonaniem obliczeń przyrostów z geometrii łuku i poprawnym uwzględnieniem zwrotu/ćwiartki. Pozostałe propozycje odpowiedzi zwykle wynikają z typowych pomyłek:
- Jedna z odpowiedzi ma nienaturalnie duży rząd wielkości współrzędnych, co wskazuje na błąd odczytu skali, dopisanie zera lub pomylenie jednostek.
- Inna odpowiedź może odpowiadać sytuacji, gdy użyto niewłaściwego kąta (np. zewnętrznego zamiast środkowego) albo zamieniono funkcje sin i cos, co "obraca" wektor przyrostu.
- Odpowiedź z wyraźnie mniejszymi wartościami może wynikać z odjęcia przyrostów zamiast dodania (błąd znaku) lub przyjęcia przeciwnego zwrotu łuku.
Na egzaminie dobrą praktyką jest zapisanie pośrednich wyników (kąt, ΔX, ΔY) oraz krótka kontrola graficzna: czy X powinno rosnąć/maleć i czy Y powinno rosnąć/maleć zgodnie ze szkicem.
