KWALIFIKACJA BUD19 - CZERWIEC 2022 (test 2)



PYTANIE NR 10.

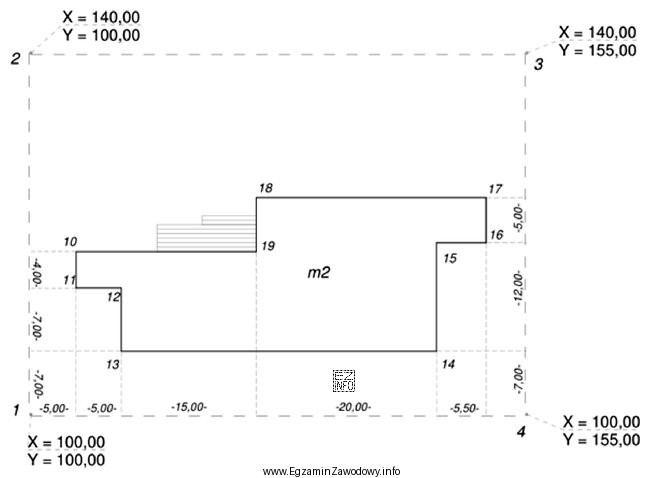

Na podstawie przedstawionego planu zagospodarowania działki oblicz współrzędne X, Y punktu 14.
Ilustracja przedstawia plan zagospodarowania działki, który jest używany w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Współrzędne punktu na planie wyznacza się przez odczyt danych z rysunku (np. z siatki lub domiarów) i dodanie odpowiednich przyrostów do punktu odniesienia. Wynik X14 = 107,00; Y14 = 145,00 jest zgodny z położeniem punktu na planie, a pozostałe propozycje typowo wynikają z błędnego odczytu lub zamiany osi.

Pełne wyjaśnienie:

W zadaniach tego typu punkt 14 nie jest liczony "z pamięci", tylko wynika bezpośrednio z planu zagospodarowania działki. Najczęściej plan dostarcza jednej z informacji: siatkę współrzędnych, współrzędne punktów bazowych albo wymiary (domiary) pozwalające wyznaczyć położenie punktu.

Standardowa procedura jest następująca:

  • ustala się, skąd odczytujemy położenie (punkt o znanych współrzędnych, przecięcie siatki, linia odniesienia);
  • odczytuje się wartości przesunięć w kierunku osi X i osi Y (np. ΔX i ΔY) albo bezpośrednio współrzędne z siatki;
  • oblicza się współrzędne: X = X0 + ΔX, Y = Y0 + ΔY (z właściwym znakiem i jednostką);
  • wykonuje się kontrolę sensowności: czy punkt wypada w poprawnym miejscu na działce względem innych elementów planu.

Odpowiedź "X14 = 107,00; Y14 = 145,00" jest poprawna, ponieważ odpowiada prawidłowemu odczytowi i przeliczeniu położeń z planu dla punktu 14.

Dlaczego pozostałe propozycje są błędne:

  • "X14 = 105,00; Y14 = 140,00" wskazuje na typowy błąd w odczycie wielkości przesunięć (np. pominięcie części domiaru, zaokrąglenie lub odczyt z niewłaściwej skali).
  • "X14 = 140,00; Y14 = 107,00" to najczęściej skutek zamiany osi lub przepisania wartości w odwrotnej kolejności.
  • "X14 = 145,00; Y14 = 105,00" również sugeruje zamianę informacji (oś/odcięta) oraz dodatkowo przesunięcie o niewłaściwą wartość.

Wskazówka egzaminacyjna: po obliczeniu zawsze sprawdź, czy większa z wartości dotyczy tej osi, wzdłuż której punkt na planie jest "dalej" od początku układu/siatki. Taka kontrola często pozwala wychwycić zamianę X i Y.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak oblicza się współrzędne X i Y punktu na planie zagospodarowania działki?
Najczęściej wyznacza się je z siatki współrzędnych albo z domiarów: odczytujesz przesunięcia w kierunku osi X i Y, a potem liczysz X = X0 + ΔX i Y = Y0 + ΔY. Kluczowe jest poprawne rozpoznanie, która oś na planie odpowiada X, a która Y.
Dlaczego w zadaniach geodezyjnych łatwo pomylić oś X z osią Y?
Na rysunkach osie mogą być opisane różnie (np. X poziomo, Y pionowo, ale nie zawsze). Do tego dochodzi nawyk zapisu pary liczb w określonej kolejności. Pomaga zasada: najpierw identyfikuj opisy osi na planie, dopiero potem przepisuj wartości i wykonuj obliczenia.
Co to są przyrosty współrzędnych ΔX i ΔY w geodezji?
To różnice współrzędnych między punktami: ΔX = X2 − X1 i ΔY = Y2 − Y1. W praktyce oznaczają przesunięcie wzdłuż osi X i Y. W zadaniach z planu przyrosty często wynikają z wymiarów (domiarów) lub z odczytu z siatki.
Jak sprawdzić, czy wynik współrzędnych punktu jest sensowny?
Zrób kontrolę logiczną: porównaj wynik z położeniem punktu na planie (czy jest "bardziej w prawo", "bardziej w górę" itd.). Sprawdź też, czy wartości nie zostały zamienione miejscami oraz czy jednostki są spójne (np. metry). Dodatkowo oceń, czy punkt nie wypada poza działką.
Jakie błędy najczęściej popełnia się przy obliczaniu współrzędnych z rysunku?
Najczęstsze to: zamiana X z Y, błędny znak przyrostu (dodanie zamiast odjęcia), odczyt z niewłaściwej skali oraz zaokrąglenie na złym etapie. Często też myli się punkt odniesienia, czyli liczy się przesunięcie od innego punktu niż wskazuje plan.
Czy da się rozwiązać takie zadanie bez dokładnych obliczeń?
Zwykle nie. Nawet jeśli część danych można "odczytać" z siatki, nadal trzeba uważać na kolejność X/Y i dokładność do wymaganego formatu (np. do 0,01 lub 0,00). Przy zadaniach egzaminacyjnych odpowiedzi są bliskie, więc zgadywanie na podstawie intuicji jest ryzykowne.
Kiedy stosuje się domiary prostokątne do wyznaczania punktu?
Stosuje się je, gdy punkt jest określony przez odległości odkładane równolegle do osi układu (prostopadle względem siebie). W praktyce to wygodne przy opracowaniach mapowych i tyczeniu, bo rozdziela przesunięcie na dwa niezależne kierunki: wzdłuż X i wzdłuż Y.
Jak odczytać współrzędne z siatki na planie działki?
Najpierw ustal wartość oczka siatki i kierunek wzrostu osi. Potem odczytaj, w którym polu siatki leży punkt oraz o ile jest przesunięty od linii siatki. Sumujesz pełne oczka i część oczka wynikającą z odczytu. Na końcu zapisujesz parę liczb jako (X, Y) zgodnie z opisem osi.
Dlaczego w odpowiedziach pojawiają się warianty z zamienionymi liczbami?
To typowe "pułapki" sprawdzające, czy zdający rozumie zapis (X, Y), a nie tylko przepisuje liczby. Zamiana wartości często wygląda wiarygodnie, ale prowadzi do punktu w zupełnie innym miejscu układu. Dlatego zawsze kontroluj, czy odcięta i rzędna są przypisane do właściwych osi.
Jak przygotować się do zadań z obliczeń współrzędnych na egzaminie BUD.19?
Ćwicz krótkie serie zadań z odczytu z planu: siatka, domiary, przyrosty. Zawsze zapisuj dane w tej samej kolejności (X, potem Y), dodawaj szkic pomocniczy i wykonuj kontrolę logiczną położenia punktu. Pomaga też trenowanie pracy na skali i dokładności zapisu wyniku.
info

Około 28% zdających odpowiada poprawnie na to pytanie. bardzo trudne

W praktyce zawodowej kluczowe jest to, że współrzędne punktu na planie wyznacza się przez odczyt danych z rysunku (np. z siatki lub domiarów) i dodanie odpowiednich przyrostów do punktu odniesienia.

Materiały:

  • Materiały szkolne z geometrii analitycznej (układ współrzędnych, przyrosty, domiary)
  • Podręczniki i skrypty z podstaw geodezji inżynieryjnej (obliczanie współrzędnych punktów z miar)
  • Zestawy zadań egzaminacyjnych z obliczeń na planie/mapie (BUD.19) z rozwiązaniami krok po kroku
