KWALIFIKACJA BUD19 - CZERWIEC 2019 (test 2)

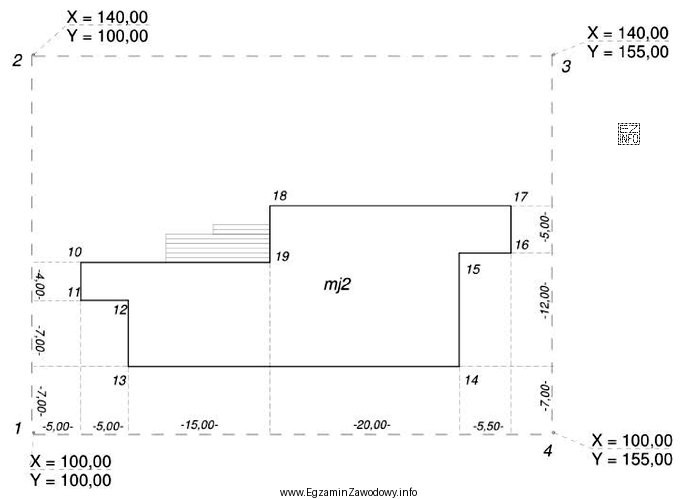

Wyznacz punkt odniesienia o znanych współrzędnych (np. narożnik działki), a następnie policz przyrosty w osiach.

Dla X sumuj odcinki w kierunku osi X, a dla Y sumuj odcinki w kierunku osi Y. Na końcu dodaj przyrosty do współrzędnych punktu odniesienia.

X to jedna ze współrzędnych prostokątnych płaskich (rzędna). Na wielu szkicach geodezyjnych jest rysowana jako oś pionowa, ale kluczowe jest zawsze sprawdzenie oznaczeń na rysunku.

Współrzędna X zmienia się zgodnie z kierunkiem wzrostu osi X.

Y to druga współrzędna prostokątna płaska (odcięta). Często odpowiada osi poziomej, jednak na egzaminie trzeba kierować się oznaczeniami osi na planie.

Y punktu oblicza się, dodając (lub odejmując) odcinki odkładane równolegle do osi Y.

Bo w układzie prostokątnym współrzędne punktu można traktować jako sumę: współrzędne punktu bazowego + przyrost w osi X i + przyrost w osi Y.

Wymiary na planie są właśnie tymi przyrostami, więc rachunek sprowadza się do poprawnego odczytu i zsumowania odcinków.

Najczęściej pojawia się zamiana osi (X z Y), start z niewłaściwego punktu odniesienia oraz pominięcie jednego z odcinków w sumie.

Częsty jest też błąd kierunku: ktoś odejmuje zamiast dodawać, bo przyjął przeciwny zwrot osi niż na rysunku.

Zwykle nie. Na planach tego typu podaje się współrzędne punktów bazowych (np. narożników działki) oraz wymiary liniowe, z których dopiero wyznacza się współrzędne punktów obiektu.

Dlatego trzeba wykonać rachunek przyrostów w osiach, a nie zgadywać z rysunku.

Sprawdź opisy osi i wartości współrzędnych narożników: gdy idziesz "w górę" działki, rośnie ta współrzędna, która jest osią pionową na rysunku.

Dodatkowo policz oba wyniki niezależnie i porównaj, czy mieszczą się w zakresie współrzędnych działki.

Wykonaj kontrolę zakresu: współrzędne punktu powinny leżeć między skrajnymi współrzędnymi narożników działki (osobno dla X i dla Y).

Możesz też sprawdzić, czy przyrosty (np. 24 m i 25 m) wynikają z pełnego zsumowania wszystkich wymaganych odcinków.

Najczęściej przy tyczeniu budynków i elementów zagospodarowania terenu, gdy projekt podaje wymiary odsunięć od granic lub osi.

Obliczone współrzędne służą do wyznaczenia punktów w terenie oraz do sporządzenia dokumentacji z prac geodezyjnych.

Ćwicz schemat: (1) wybór punktu odniesienia, (2) odczyt odcinków w osi X, (3) odczyt odcinków w osi Y, (4) sumowanie i zapis z jednostkami.

Warto też trenować wykrywanie pułapek: zamiana osi, pominięty odcinek i zły zwrot osi.
