Rozpoznanie obrabiarki z rysunku opiera się na tym, jaki ruch jest ruchem głównym oraz jaki element go wykonuje.

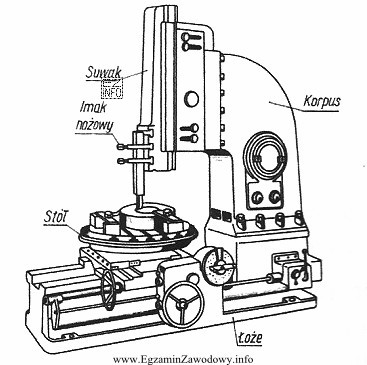

Odpowiedź "strugarka pionowa" jest poprawna, gdy na rysunku widać typowy układ z pionowym suwakiem (narzędzie zamocowane w głowicy wykonuje ruch posuwisto-zwrotny w osi pionowej). W strugarce (w tym pionowej) materiał jest obrabiany przez narzędzie jednokrawędziowe, a posuw realizuje stół lub sanie w kierunkach pomocniczych.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Strugarka poprzeczna" (w praktyce kojarzona z układem, gdzie suwak wykonuje ruch główny w kierunku poziomym/poprzecznym) nie pasuje, jeśli rysunek przedstawia wyraźnie pionowy układ suwaka i narzędzia.
- "Frezarka pionowa" byłaby właściwa, gdyby kluczowym elementem był zespół wrzeciona z narzędziem obrotowym (frezem) oraz charakterystyczny stół do prowadzenia posuwu przy ciągłym ruchu obrotowym narzędzia. W frezarce ruch główny jest obrotowy, a nie posuwisto-zwrotny suwaka.
- "Frezarka poprzeczna" (określenie odnoszone do orientacji/kierunków osi i posuwów w odmianach frezarek) również wymaga obecności wrzeciona i narzędzia obrotowego. Jeśli rysunek pokazuje narzędzie pracujące ruchem skokowym w pionie, to nie jest to frezarka.
Wskazówka egzaminacyjna: gdy wahasz się między strugarką a frezarką, szukaj na rysunku elementu decydującego o ruchu głównym: suwak (ruch posuwisto-zwrotny) sugeruje strugarkę/dłutownicę, a wrzeciono (ruch obrotowy) sugeruje frezarkę.
