W pytaniu chodzi o prąd długotrwały, jaki może pobierać obwód oświetleniowy zasilany z pokazanej rozdzielnicy. W praktyce tę wartość ogranicza przede wszystkim zabezpieczenie nadprądowe znajdujące się w torze zasilania obwodu (ochrona przed przeciążeniem przewodów i odbiorników).

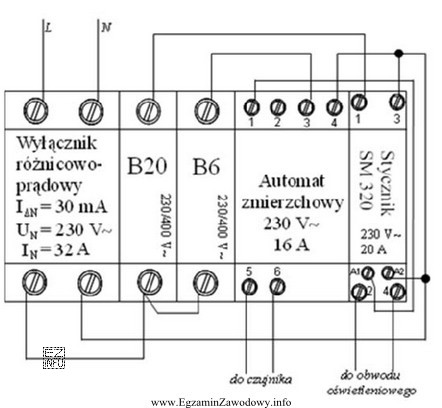

Na schemacie tor mocy obwodu oświetleniowego przebiega przez wyłącznik nadprądowy B20, a następnie przez styki robocze stycznika do wyjścia opisanego jako "do obwodu oświetleniowego". Oznacza to, że przy pracy ciągłej prąd obciążenia nie powinien przekraczać 20 A, bo to B20 jest elementem, który ma zadziałać przy przeciążeniu (zanim dojdzie do przegrzewania przewodów).
Dlaczego pozostałe wartości są nieprawidłowe?
- "16 A" odnosi się do automatu zmierzchowego, ale automat realizuje funkcję sterowania (podaje sygnał na cewkę stycznika). Nie przenosi prądu obciążenia oświetlenia w torze mocy, więc nie jest wyznacznikiem dopuszczalnego prądu obwodu.
- "6 A" wynika z wyłącznika B6, który zabezpiecza obwód sterowania (automat zmierzchowy/cewka/czujnik). To zabezpieczenie ma chronić przewody i elementy sterujące, a nie odbiorniki oświetleniowe.
- "32 A" to prąd znamionowy wyłącznika różnicowoprądowego. Różnicówka służy głównie do ochrony przeciwporażeniowej (wykrywa prąd upływu), a jej In=32 A nie określa dopuszczalnego obciążenia konkretnego obwodu końcowego. O prądzie obwodu decyduje dobrane zabezpieczenie nadprądowe danego obwodu, tutaj B20.
Wskazówka egzaminacyjna: najpierw znajdź tor mocy (gdzie płynie prąd odbiornika), a dopiero potem patrz na elementy sterowania. Jeżeli obwód jest załączany stycznikiem, to prąd obciążenia zwykle ogranicza zabezpieczenie nadprądowe poprzedzające stycznik.
