KWALIFIKACJA INF1 - PAŹDZIERNIK 2016 (test 2)



PYTANIE NR 20.

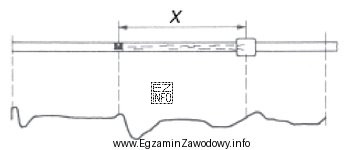

Odcinek X na reflektogramie otrzymanym podczas lokalizacji uszkodzenia pary kablowej przedstawia
Ilustracja przedstawia fragment reflektogramu używanego w diagnostyce uszkodzeń kabli telekomunikacyjnych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odcinek oznaczony na reflektogramie jako X odpowiada miejscu, w którym występuje zdarzenie powodujące nieciągłość lub istotną zmianę parametrów toru.
W praktyce przy lokalizacji uszkodzeń pary kablowej taki fragment przebiegu wskazuje punkt awarii (odległość do uszkodzenia od miejsca pomiaru), a nie np. samą długość kabla.

Pełne wyjaśnienie:

Reflektogram to wykres przedstawiający odpowiedź toru w funkcji odległości od punktu pomiarowego. Podczas lokalizacji uszkodzeń pary kablowej analizuje się charakterystyczne zmiany przebiegu (zdarzenia), które wynikają ze zmiany impedancji lub gwałtownego wzrostu tłumienia w danym miejscu. Oznaczony na reflektogramie odcinek "X" wskazuje fragment przebiegu, który odpowiada miejscu uszkodzenia kabla – czyli punktowi, w którym tor przestaje zachowywać się jak odcinek jednorodny.

Dlaczego to jest interpretowane jako uszkodzenie?

  • Uszkodzenie zwykle powoduje wyraźną zmianę sygnału odbitego (np. skok, pik, załamanie, nagły spadek poziomu) w konkretnej odległości.
  • Wynik pomiaru służy do wyznaczenia odległości do zdarzenia; ta odległość jest bezpośrednią informacją dla montera, gdzie szukać awarii.

Dlaczego pozostałe typowe interpretacje bywają błędne w takim pytaniu?

  • Interpretacja jako "złącze/połączenie" jest ryzykowna: złącza też tworzą zdarzenia, ale w zadaniu o lokalizacji uszkodzenia zwykle wskazany odcinek oznacza anomalię będącą przyczyną usterki, nie poprawne połączenie.
  • Interpretacja jako "koniec kabla" wymagałaby oznaczenia odpowiadającego zakończeniu toru (często charakterystyczny, końcowy punkt przebiegu). Jeśli X jest odcinkiem wskazującym problem, nie musi pokrywać się z końcem linii.
  • Interpretacja jako "długość kabla" jest zbyt ogólna: długość odczytuje się z osi odległości (lub kursora), natomiast "odcinek X" opisuje zwykle zdarzenie/fragment przebiegu, a nie samą wartość długości.

Wskazówka egzaminacyjna: w pytaniach z reflektogramami najpierw ustal, czy oznaczenie dotyczy zdarzenia (zmiana przebiegu) czy odczytu liczbowego (odległość/strata). Jeśli jest mowa o lokalizacji uszkodzenia, oznaczenie X najczęściej wiąże się z punktem awarii.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest reflektogram w pomiarach kabla telekomunikacyjnego?
Reflektogram to wykres pokazujący, jak sygnał odbity zmienia się wraz z odległością od miejsca pomiaru. Dzięki temu można wykryć zdarzenia na torze, np. uszkodzenie, zwarcie, przerwę lub miejsce silnej zmiany parametrów. Zwykle oś pozioma oznacza odległość.
Jak rozpoznać miejsce uszkodzenia na reflektogramie?
Miejsce uszkodzenia zwykle widać jako wyraźną zmianę przebiegu: skok, załamanie, pik odbicia lub nagły spadek poziomu. Kluczowe jest powiązanie tego zdarzenia z odległością na osi X (w metrach). Często przyrząd pozwala ustawić kursor na zdarzeniu.
Dlaczego reflektogram pozwala określić odległość do awarii kabla?
Metody reflektometryczne wykorzystują czas powrotu sygnału odbitego od nieciągłości. Przy znanej prędkości propagacji w kablu można przeliczyć czas na odległość. Dlatego zdarzenie na wykresie ma przypisaną pozycję, która odpowiada fizycznemu miejscu w terenie.
Co oznacza "odcinek" na reflektogramie, a co "punkt" zdarzenia?
"Punkt" to konkretne zdarzenie (np. odbicie) w jednej odległości, a "odcinek" to fragment przebiegu obejmujący pewien zakres odległości, np. obszar zaburzeń lub przejście między stanami pracy toru. W zadaniach egzaminacyjnych odcinek bywa użyty do zaznaczenia strefy uszkodzenia.
Czy reflektogram dla pary miedzianej i dla światłowodu wygląda tak samo?
Nie. Idea (sygnał w funkcji odległości) jest podobna, ale szczegóły wykresu i interpretacja zdarzeń zależą od medium i przyrządu. Dla par miedzianych częściej spotyka się TDR, a dla światłowodów OTDR. Na egzaminie ważne jest, by rozumieć, że zdarzenie na wykresie wskazuje nieciągłość toru.
Jakie są najczęstsze błędy przy interpretacji reflektogramu na egzaminie?
Najczęściej myli się koniec kabla z uszkodzeniem, zakłada się że każde odbicie to awaria, albo ignoruje się kontekst pytania (np. "lokalizacja uszkodzenia"). Błąd daje też odczyt z niewłaściwej osi lub potraktowanie oznaczonego odcinka jako "długości całego kabla".
Kiedy na reflektogramie widać koniec kabla zamiast uszkodzenia?
Koniec kabla zwykle jest ostatnim, charakterystycznym zdarzeniem na przebiegu, po którym ślad się kończy lub zmienia w sposób typowy dla zakończenia toru. Jeśli w zadaniu X oznacza fragment w środku wykresu i pytanie dotyczy awarii, bardziej prawdopodobne jest, że wskazuje miejsce uszkodzenia, nie zakończenie.
Jak przygotować się do zadań z reflektogramów na INF.1?
Ćwicz rozpoznawanie typowych zdarzeń na wykresach (przerwa, zwarcie, silna zmiana parametrów), ucz się pracy z kursorem i odczytu odległości, oraz rozwiązuj przykładowe arkusze. Pomaga też praca na realnym przyrządzie lub symulatorze, by utrwalić "obraz" uszkodzeń.
Jakie informacje z reflektogramu są najważniejsze dla montera w terenie?
Najważniejsza jest odległość do miejsca uszkodzenia oraz charakter zdarzenia (czy wygląda jak przerwa, zwarcie, czy zmiana parametrów). Te dane pozwalają zaplanować miejsce odkrywki/otwarcia kabla i skrócić czas naprawy. Dodatkowo przydatne bywa porównanie ze śladem referencyjnym.
Czy da się wskazać rodzaj uszkodzenia tylko na podstawie reflektogramu?
Często można postawić hipotezę (np. przerwa, zwarcie, nieciągłość), ale pewność zależy od jakości pomiaru i doświadczenia. Reflektogram przede wszystkim lokalizuje zdarzenie w odległości. W praktyce wynik potwierdza się innymi testami lub oględzinami po dotarciu do wskazanego miejsca.
info

Statystycznie 63% uczniów zna prawidłową odpowiedź. średnie
