KWALIFIKACJA ELM6 - CZERWIEC 2014



PYTANIE NR 25.

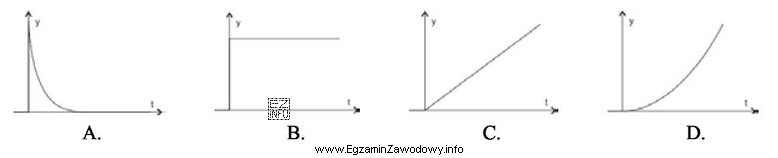

Odpowiedź regulatora D na wymuszenie sygnałem liniowo narastającym pokazano na rysunku
Odpowiedź regulatora D na wymuszenie sygnałem liniowo narastającym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Regulator D (różniczkujący) reaguje na szybkość zmian sygnału wejściowego. Dla sygnału liniowo narastającego (o stałej szybkości zmian), odpowiedź regulatora D jest stała, co jest przedstawione na wykresie B. Wykresy A, C i D przedstawiają odpowiednio: reakcję na impuls (A), reakcję proporcjonalną (C) i reakcję na sygnał eksponencjalnie narastający (D).
