KWALIFIKACJA BUD18 - STYCZEŃ 2016

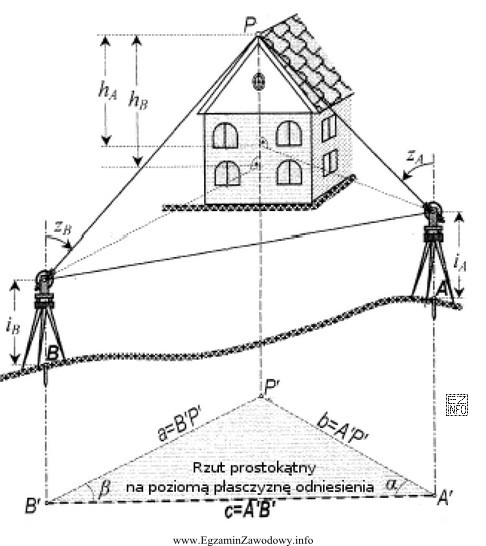

Przestrzenne wcięcie w przód polega na wyznaczeniu współrzędnych przestrzennych punktu P (np. X, Y oraz H) na podstawie obserwacji wykonanych z jednego lub częściej z dwóch (lub więcej) stanowisk o znanych współrzędnych. W praktyce oznacza to, że instrument stoi na punktach osnowy lub punktach o ustalonym położeniu, a do punktu P wykonuje się obserwacje takie jak kierunki, odległości i elementy umożliwiające wyznaczenie składowej wysokościowej (np. kąt pionowy/zenitalny i wysokość instrumentu/celu).

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

• Niwelacja geometryczna służy do precyzyjnego wyznaczania różnic wysokości i wysokości punktów. Sama w sobie nie wyznacza współrzędnych sytuacyjnych X i Y punktu P, więc nie odpowiada zadaniu "współrzędne przestrzenne".
• Przestrzenne wcięcie wstecz ma odwrotną ideę: na podstawie obserwacji do punktów o znanych współrzędnych wyznacza się współrzędne stanowiska (miejsca instrumentu), a nie punktu P. Jeśli na rysunku instrument stoi w nieznanym miejscu i "celuje" do znanych punktów, wtedy pasowałoby wcięcie wstecz.
• Niwelacja trygonometryczna wykorzystuje pomiar kąta pionowego i odległości do wyznaczania różnic wysokości. Jest przydatna do H, ale nie jest standardową metodą pełnego wyznaczania X, Y i H punktu z geometrii wcięcia (bez dodatkowych założeń i obliczeń sytuacyjnych).

Wskazówka egzaminacyjna: gdy na schemacie widać znane stanowiska i pomiary do punktu o nieznanym położeniu — to "wcięcie w przód". Gdy znane są punkty celów, a nieznane jest stanowisko instrumentu — to "wcięcie wstecz". Gdy pokazano tylko łaty i poziomą celową — to zwykle niwelacja geometryczna.
