KWALIFIKACJA MTL3 - CZERWIEC 2017



PYTANIE NR 28.

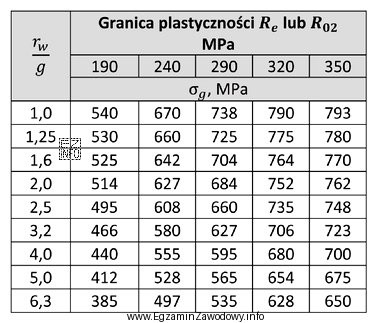

Określ na podstawie tabeli, jaka powinna być wartość naprężenia gnącego σg w procesie gięcia stali, jeśli granica plastyczności stali wynosi 320 MPa, blacha ma grubość g=2 mm, a promień wewnętrzny krzywizny giętej blachy rw = 3,2 mm.
Określ na podstawie tabeli, jaka powinna być wartość napręż
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie danych z zadania: granica plastyczności stali wynosi 320 MPa, grubość blachy g = 2 mm, a promień wewnętrzny krzywizny giętej blachy rw = 3,2 mm. Korzystając z tabeli, znajdujemy wartość dla rw/g = 3,2/2 = 1,6 oraz granicy plastyczności 320 MPa. Odczytujemy wartość naprężenia gnącego σg = 764 MPa. Ta wartość jest zgodna z podaną odpowiedzią w kluczu. Warto zauważyć, że wartość 764 MPa znajduje się w tabeli na przecięciu wiersza dla rw/g = 1,6 i kolumny dla granicy plastyczności 320 MPa.
