KWALIFIKACJA MTL5 - CZERWIEC 2019



PYTANIE NR 18.
Określ na podstawie tabeli, który olej należy zastosować do ciągnienia profili ze stopu CuZn19Sn.

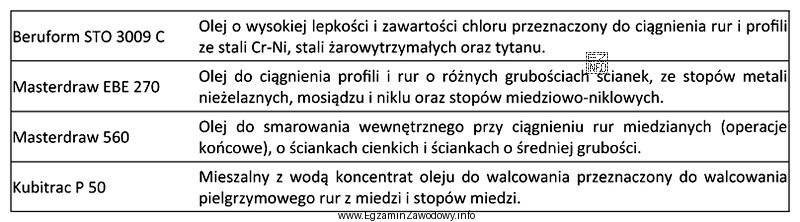

Ilustracja przedstawia tabelę, która zawiera informacje o różnych olejach stosowanych w procesach technologicznych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dobór oleju należy wykonać przez odczyt z tabeli przypisanej do procesu ciągnienia profili i stopu CuZn19Sn.
Wskazany środek smarny musi odpowiadać temu materiałowi i operacji, a pozostałe propozycje dotyczą innych zastosowań lub innych grup materiałowych według tabeli.

Pełne wyjaśnienie:

W tym typie zadania nie rozstrzyga się "z pamięci", tylko na podstawie tabeli doboru środka smarnego. Kluczowe jest poprawne zidentyfikowanie materiału: stop CuZn19Sn to stop miedzi z cynkiem i dodatkiem cyny (praktycznie mosiądz z dodatkiem Sn), a następnie odnalezienie w tabeli pozycji odpowiadającej ciągnieniu profili (a nie np. ciągnieniu drutu, tłoczeniu czy walcowaniu).

Odpowiedź "Masterdraw EBE 270" jest poprawna, ponieważ w tabeli przypisana jest do kombinacji: operacja ciągnienia profili + materiał CuZn19Sn. Właściwy olej technologiczny w takim procesie ma zapewnić stabilne smarowanie, ograniczenie tarcia, zmniejszenie ryzyka zatarć oraz dobrą jakość powierzchni po przejściu przez narzędzie.

Pozostałe propozycje są błędne, bo w tabeli są przewidziane dla innych zastosowań (np. innego zakresu stopów, innej operacji przeróbki plastycznej albo innych warunków procesu). Typowe pomyłki wynikają z:

  • wyboru "na oko" po nazwie handlowej zamiast z tabeli,
  • pomylenia wiersza materiału (podobne oznaczenia stopów Cu-Zn),
  • pomylenia kolumny procesu (profil vs inna postać wyrobu).

Na egzaminie warto działać metodycznie: (1) znajdź w tabeli stop CuZn19Sn, (2) przejdź do kolumny "ciągnienie profili", (3) odczytaj dokładną nazwę oleju i porównaj ją z wariantami odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza, że olej dobiera się "na podstawie tabeli" w zadaniu egzaminacyjnym?
To znaczy, że poprawna odpowiedź wynika z odczytu danych z załączonej tabeli (np. materiał + operacja technologiczna). Nie trzeba znać produktu z pamięci; trzeba poprawnie znaleźć stop i proces oraz przepisać właściwą nazwę oleju z odpowiedniej komórki.
Jak rozpoznać w tabeli stop CuZn19Sn i nie pomylić go z innym mosiądzem?
Szukaj dokładnego oznaczenia CuZn19Sn w wierszu materiałów. Najczęstsza pomyłka to "czytanie skrótów" i wybór podobnego CuZn bez dodatku Sn. Na egzaminie zwróć uwagę na wszystkie symbole (Cu, Zn, liczba, Sn).
Dlaczego w ciągnieniu profili dobór oleju ma tak duże znaczenie?
Olej w ciągnieniu ogranicza tarcie i nagrzewanie, zmniejsza siłę ciągnienia i ryzyko zatarć, a także wpływa na jakość powierzchni profilu. Zły dobór może powodować rysy, przywieranie materiału do narzędzia i szybsze zużycie ciągadeł.
Jakie informacje w tabeli są kluczowe przy doborze oleju do ciągnienia profili?
Najważniejsze są dwa pola: materiał/stop (tu: CuZn19Sn) oraz rodzaj operacji (ciągnienie profili). Dodatkowo tabela może rozróżniać warunki pracy (np. prędkość, naciski), więc trzeba czytać nagłówki kolumn.
Czy można odpowiedzieć poprawnie bez znajomości nazw olejów Masterdraw i Kubitrac?
Tak, jeśli w zadaniu jest tabela. Wtedy nazwy handlowe są tylko etykietami w tabeli, a Twoim zadaniem jest odszukanie właściwego wpisu. Wiedza wymagana dotyczy głównie poprawnego odczytu tabeli i rozpoznania stopu oraz procesu.
Kiedy w praktyce zakładowej stosuje się tabele doboru środków smarnych?
Stosuje się je przy przygotowaniu technologii (wdrożenie nowego wyrobu, zmiana materiału, zmiana narzędzia) oraz w utrzymaniu jakości. Tabela ułatwia standaryzację procesu, ogranicza próby "metodą prób i błędów" i wspiera dobór oleju do warunków pracy.
Jakie błędy w odczycie tabeli najczęściej psują wynik takiego pytania?
Najczęściej: pomylenie kolumny procesu (profil vs drut), pominięcie dodatku stopowego w oznaczeniu (Sn), odczyt z niewłaściwego zakresu tabeli (np. inna grupa stopów) oraz przepisanie podobnej nazwy oleju bez sprawdzenia numeru/oznaczenia.
Dlaczego pozostałe oleje z odpowiedzi mogą pasować do innych operacji, ale nie do CuZn19Sn?
Producenci i tabele technologiczne rozróżniają oleje według materiału, obciążeń, temperatury i typu operacji. Olej pasujący do innego stopu lub innej operacji może mieć inne dodatki i lepkość, przez co nie zapewni właściwego filmu smarnego w ciągnieniu profili CuZn19Sn.
Co zrobić na egzaminie, gdy w tabeli jest kilka podobnych wpisów dla stopów Cu-Zn?
Wykonaj kontrolę w dwóch krokach: (1) potwierdź dokładnie wiersz materiału (pełne oznaczenie stopu), (2) potwierdź nagłówek kolumny (ciągnienie profili). Jeśli tabela ma przypisy lub podziały na warunki pracy, koniecznie sprawdź, czy nie dotyczą Twojego przypadku.
Jak się uczyć do zadań z doborem oleju do ciągnienia profili na egzamin zawodowy?
Ćwicz pracę z tabelami: szybkie wyszukiwanie stopu, odczyt nagłówków i sprawdzanie przypisów. Powtórz podstawy: jakie są formy wyrobów (profil, drut, pręt) i czym różnią się operacje przeróbki. To minimalizuje błędy "nie w wiedzy", tylko w czytaniu danych.
info

To pytanie poprawnie rozwiązuje 56% zdających egzamin. średnie

Materiały:

  • Materiały dydaktyczne z technologii przeróbki plastycznej metali (ciągnienie)
  • Instrukcje technologiczne zakładowe: tabele doboru smarów/olejów do operacji
  • Podstawy tribologii w przeróbce plastycznej (tarcie, smarowanie, zużycie narzędzi)
