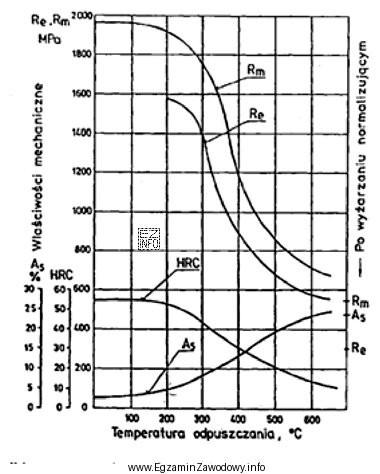

W zadaniu sprawdzana jest umiejętność poprawnego odczytu temperatury odpuszczania z wykresu dla zadanego poziomu granicy plastyczności. Odpuszczanie to etap obróbki cieplnej, w którym (po hartowaniu) dobiera się temperaturę i czas tak, aby uzyskać wymagane własności mechaniczne, m.in. granicę plastyczności.
Jak wykonać odczyt:
- Najpierw odnajdź na osi przedstawiającej własność mechaniczną poziom 1 400 MPa (granica plastyczności).
- Następnie przejdź do punktu przecięcia z krzywą/krzywymi na wykresie (w zależności od tego, jak wykres jest zbudowany).
- Z punktu przecięcia wykonaj rzut na oś temperatury i odczytaj temperaturę odpuszczania.
Z wykresu odpowiada temu wartość 300°C, dlatego odpowiedź "300°C" jest poprawna.
Dlaczego pozostałe propozycje są błędne w kontekście tego typu odczytu:
- "200°C" zwykle odpowiada innemu poziomowi własności (na wielu wykresach przy niższej temperaturze własności mogą być wyższe, ale nie należy tego zakładać bez odczytu). To typowy błąd polegający na kierowaniu się intuicją zamiast krzywą.
- "370°C" może wynikać z niedokładnego odczytu (np. odczyt z sąsiedniej podziałki lub z innej krzywej, jeśli wykres zawiera kilka przebiegów).
- "400°C" bywa wybierane przez zaokrąglanie lub mylenie osi (np. odczyt temperatury z niewłaściwego miejsca), jednak nie odpowiada punktowi na wykresie dla 1 400 MPa.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź, czy odczytujesz właściwą wielkość (granica plastyczności, a nie np. wytrzymałość na rozciąganie) oraz czy nie pomyliłeś skali osi (czasem występują różne podziałki lub kilka krzywych dla różnych stanów materiału).
