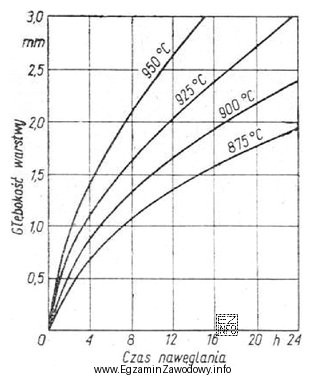

W zadaniu trzeba odczytać z wykresu czas potrzebny do uzyskania określonej głębokości warstwy nawęglonej dla zadanej temperatury 925°C. To typowy wykres kinetyki nawęglania, na którym jedna oś przedstawia czas procesu, a druga głębokość nawęglania; dodatkowo zwykle występuje rodzina krzywych dla różnych temperatur.
Jak wykonać odczyt poprawnie?
- Najpierw wybierz krzywą lub linię odpowiadającą 925°C (nie inną temperaturę).
- Następnie na osi głębokości znajdź wartość 2,0 mm i poprowadź linię do punktu przecięcia z krzywą 925°C.
- Z punktu przecięcia wykonaj rzut na oś czasu i odczytaj wartość w godzinach.
- Jeśli punkt wypada między podziałkami, zastosuj interpolację i podaj wynik jako wartość przybliżoną.
Z takiego odczytu otrzymuje się około 12,0 godzin.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Około 10,0 godzin – typowy błąd "zaniżenia" przez odczyt z sąsiedniej podziałki lub z krzywej dla nieco wyższej temperatury (szybszy proces).
- Około 4,5 godziny – wartość zbyt mała dla 2,0 mm; często wynika z odczytu dla znacznie mniejszej głębokości (np. ok. 1 mm) albo pomylenia jednostek/osi.
- Około 8,0 godzin – wynik pośredni, który może odpowiadać innemu poziomowi głębokości lub błędnemu odczytowi krzywej (np. nieuwzględnienie warunku 925°C).
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź opisy osi (czas, głębokość) i jednostki oraz upewnij się, że odczyt pochodzi z krzywej dla podanej temperatury. W zadaniach "z wykresu" najczęstsze błędy to odczyt z niewłaściwej krzywej i nieuwzględnienie skali.
