W procesie kształtowania wytłoczek dociskacz (blank-holder) wywiera na materiał określony nacisk jednostkowy. Jego rolą jest m.in. stabilizacja materiału w strefie kołnierza oraz ograniczenie powstawania fałd, ale jednocześnie nacisk nie może przekraczać wartości dopuszczalnych dla danego materiału i warunków procesu.

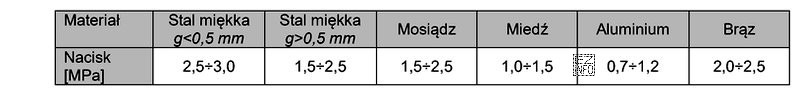

W tym typie zadania nie wyznacza się nacisku z obliczeń, tylko odczytuje się wartość maksymalną z tabeli dołączonej do arkusza (lub rysunku/tabeli w załączniku). Kluczowe jest zidentyfikowanie właściwej pozycji tabeli dla materiału opisanego jako "stopy miedzi z cynkiem" (czyli grupa Cu-Zn). Dla tej grupy materiałowej tabela wskazuje wartość 2,5 MPa, więc to jest poprawna odpowiedź.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 1,5 MPa – to wartość niższa od maksimum tabelarycznego dla Cu-Zn; wybór może wynikać z odczytu z niewłaściwej kolumny lub z przyjęcia zbyt zachowawczej wartości bez sprawdzenia limitu.
- 2,0 MPa – typowy błąd "wartości pośredniej": uczący się wybiera środek zakresu, zamiast odczytać wskazane maksimum dla danego materiału.
- 1,0 MPa – zbyt mała wartość w kontekście maksymalnych nacisków; często jest skutkiem pomylenia jednostek, niewłaściwego wiersza lub błędnego założenia, że im mniejszy docisk, tym zawsze lepiej.
Wskazówka egzaminacyjna: przy zadaniach "na podstawie tabeli" najpierw ustal materiał (tu: Cu-Zn), potem sprawdź, czy tabela dotyczy maksimum i czy odczytujesz właściwą wielkość (nacisk jednostkowy w MPa), a nie inną kolumnę (np. siłę, współczynnik tarcia, zakres grubości).
