KWALIFIKACJA ELM3 - STYCZEŃ 2017

PYTANIE NR 14.

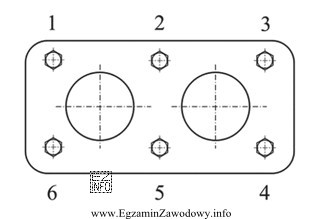

Określ prawidłową kolejność dokręcania śrub lub nakrętek części podzespołu, przedstawionej na rysunku.
Ilustracja przedstawia schematyczny rysunek techniczny, który jest prawdopodobnie częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kolejność dokręcania w układzie 6 śrub dobiera się tak, aby docisk rozkładał się równomiernie: zaczyna się od śrub położonych bardziej centralnie, a następnie przechodzi do par przekątnych/przeciwległych. Sekwencja "2,5,3,6,4,1" realizuje wzorzec gwiaździsty i ogranicza zwichrowanie pokrywy oraz nierówne uszczelnienie.
W praktyce dokręca się zwykle etapami, powtarzając ten sam wzorzec.

Pełne wyjaśnienie:

W połączeniach pokryw i kołnierzy z kilkoma śrubami celem nie jest "szybkie" skręcenie elementu, tylko równomierny docisk na całej powierzchni przylgni. Gdy dokręca się śruby po kolei wokół obwodu, pokrywa może się miejscowo ugiąć, a uszczelka zostaje dociśnięta nierówno. Skutkiem bywają: nieszczelność, falowanie pokrywy, a nawet uszkodzenie gwintu lub śruby.

Dlatego stosuje się metodę krzyżową (gwiaździstą): przechodzi się między śrubami tak, aby kolejne kroki były możliwie "po przekątnej" i nie dociążały jednej strony elementu. Dla przedstawionego układu 2×3 (góra: 1–2–3, dół: 6–5–4) poprawny wzorzec zaczyna od śrub bardziej centralnych, czyli "2" i "5", a potem dobiera pary przekątne: "3" z "6" oraz "4" z "1". Tę zasadę spełnia sekwencja "2,5,3,6,4,1".

  • "1,6,2,3,4,5" jest blisko dokręcania "po obwodzie" (kolejne kroki sąsiadują ze sobą), co sprzyja ściąganiu jednej strony i zwichrowaniu.
  • "5,1,3,4,6,2" szybko przechodzi między śrubami z jednej krawędzi na narożniki bez utrzymania par przekątnych; tworzy to nierówny rozkład docisku w trakcie skręcania.
  • "6,2,4,3,5,1" miesza przejścia w sposób, który nie utrzymuje konsekwentnego schematu "środek → przekątna"; łatwo wówczas o lokalne przeciążenie i nierówne ułożenie uszczelki.

W praktyce warsztatowej ważne jest też wieloetapowe dokręcanie (np. wstępnie, a potem do momentu docelowego), przy czym na każdym etapie zachowuje się ten sam wzorzec gwiaździsty. Na egzaminie kluczowe jest rozpoznanie, że poprawna kolejność unika dokręcania sąsiadujących śrub jedna po drugiej i prowadzi do równomiernego docisku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Dokręcanie gwiaździste (krzyżowe) to sposób kolejnego dociągania śrub tak, aby przechodzić między punktami możliwie przeciwległymi/przekątnymi, a nie "po kolei" po obwodzie. Celem jest równomierny rozkład docisku i ograniczenie odkształceń pokrywy lub kołnierza.
Sekwencyjne dokręcanie po obwodzie zwykle ściąga element jednostronnie: część pokrywy zostaje dociśnięta wcześniej i mocniej, a druga "doginana" później. To zwiększa ryzyko zwichrowania pokrywy, nierównego dociśnięcia uszczelki i nieszczelności połączenia.
Stosuje się wzorzec krzyżowy: zaczyna się od śrub bardziej centralnych (w tym układzie środkowa górna i środkowa dolna), a następnie przechodzi do par przekątnych. Chodzi o to, aby nie dokręcać bezpośrednio śrub sąsiednich i równomiernie "siadać" pokrywę.
W praktyce często spotyka się sekwencje odwrócone, jeśli zachowują ten sam schemat krzyżowy (środek i dalej po przekątnych). Na egzaminie trzeba jednak wybrać dokładnie jedną z podanych odpowiedzi, więc liczy się zgodność z numeracją i wzorcem przyjętym w zadaniu.
Wieloetapowe dokręcanie stosuje się, gdy ważna jest szczelność i równomierny docisk (pokrywy z uszczelką, połączenia kołnierzowe). Najpierw wykonuje się wstępne "dosadzenie" elementu, a potem dokręca do wartości docelowej, zwykle powtarzając ten sam wzorzec krzyżowy.
Najczęstsze błędy to: dokręcanie dookoła po obwodzie, zaczynanie od narożników, pomijanie etapów dokręcania oraz zbyt duże dociąganie jednej śruby "na raz". Każdy z nich zwiększa nierównomierny docisk, co może dać przeciek lub uszkodzenie elementu.
Start od śrub centralnych pomaga najpierw "ustawić" pokrywę i rozłożyć wstępny docisk w środku pola uszczelnienia. Dopiero potem dociąga się śruby bardziej skrajne w układzie przekątnym. Zmniejsza to ryzyko przechylenia lub wygięcia pokrywy na początku montażu.
Nie. Jest stosowana szeroko w mechanice i mechatronice: przy pokrywach przekładni, obudowach, połączeniach z uszczelkami, a także w innych elementach, gdzie kilka śrub ma zapewnić równy docisk. Zasada jest ta sama: minimalizować lokalne przeciążenia i odkształcenia.
W układzie 2×3 "centralne" to te położone w środku górnego i dolnego rzędu (nie narożne). Na typowym rysunku będą to śruby w połowie długości płyty, bliżej środka geometrycznego. To od nich zwykle zaczyna się dokręcanie w schemacie gwiaździstym.
Najpierw sprawdź, czy wybrana sekwencja unika dokręcania sąsiadów jeden po drugim i czy przechodzi "na krzyż" między stronami. Następnie zobacz, czy zaczyna od śrub położonych bardziej centralnie. Odrzuć sekwencje przypominające ruch po obwodzie lub startujące od narożników.
info

Statystycznie 44% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Sekwencja "2,5,3,6,4,1" realizuje wzorzec gwiaździsty i ogranicza zwichrowanie pokrywy oraz nierówne uszczelnienie.W praktyce dokręca się zwykle etapami, powtarzając ten sam wzorzec."

Źródła:

  • Opis kontekstu dostarczony w zadaniu (PODSTAWA TEORETYCZNA i SZCZEGÓŁY MERYTORYCZNE) – informacja o metodzie gwiaździstej i sekwencji 2,5,3,6,4,1.

Materiały:

  • Podręczniki z zakresu budowy maszyn: połączenia rozłączne i zasady montażu śrub
  • Instrukcje serwisowe (DTR) urządzeń z połączeniami kołnierzowymi – rozdziały o montażu pokryw/uszczelek
  • Materiały szkoleniowe dot. użycia kluczy dynamometrycznych i dokręcania wieloetapowego
