Rury wywiewne (wywiewki) są elementem wentylowania instalacji kanalizacyjnej: ich zadaniem jest wyrównywanie ciśnień w przewodach i ograniczanie wysysania zamknięć wodnych w syfonach. W praktyce egzaminacyjnej kluczowa jest umiejętność odczytu danych z dokumentacji, czyli z rysunku/schematu instalacji.

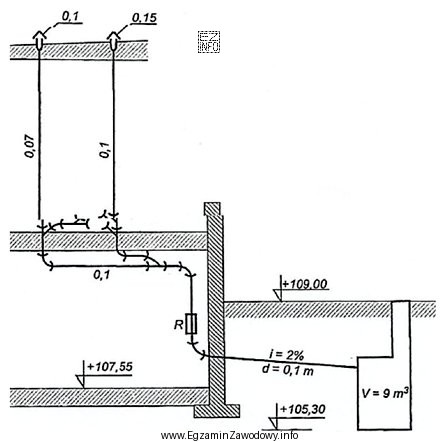

W tym zadaniu należy zidentyfikować na schemacie przewody oznaczone jako rury wywiewne, a następnie odczytać przypisane im średnice. Poprawna para "0,1 m oraz 0,15 m" odpowiada średnicom 100 mm i 150 mm (czyli typowym średnicom nominalnym spotykanym w instalacjach kanalizacyjnych).
Dlaczego pozostałe propozycje są błędne?
- "0,07 m oraz 0,1 m" – zawiera 70 mm, co nie odpowiada odczytanym wartościom z rysunku; często wynika to z pomylenia przewodu wywiewnego z innym odcinkiem instalacji.
- "0,1 m oraz 2,0 m" – 2,0 m oznaczałoby 2000 mm, co jest nielogiczne dla typowej instalacji w budynku; to zwykle błąd skali lub nieuwaga w zapisie.
- "0,15 m oraz 0,07 m" – zawiera 0,07 m, czyli wartość niezgodną z oznaczeniem na schemacie; dodatkowo może wynikać z odczytania średnicy z innej gałęzi instalacji.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź, czy na rysunku średnice podano w metrach, milimetrach czy jako DN, a następnie upewnij się, że odczytujesz je dla właściwych przewodów (wywiewnych), a nie dla podejść lub pionów ściekowych.
