Tłumienność toru (strata sygnału) jest często podawana w decybelach (dB). W zadaniach egzaminacyjnych, gdy na rysunku pokazano układ z elementami o znanych stratach lub wzmocnieniach w dB, wyznacza się bilans całego toru poprzez zsumowanie tych wartości.
Jak liczyć?
- W skali dB wartości sumuje się algebraicznie: straty odejmuje się (lub zapisuje jako liczby ujemne), a wzmocnienia dodaje.
- Jeżeli wszystkie elementy w torze wnoszą straty, wynik będzie ujemny.
- W praktyce spotyka się dwa zapisy: "tłumienie 12 dB" (wartość bezwzględna) albo "zmiana poziomu -12 dB" (z uwzględnieniem znaku). W tym zadaniu poprawna odpowiedź jest podana ze znakiem.
Dlaczego poprawne jest -12 dB?

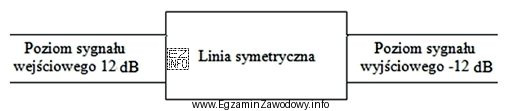

Na podstawie danych z rysunku bilans strat/wzmocnień całego układu daje wypadkową zmianę poziomu równą -12 dB. Oznacza to, że na wyjściu układu sygnał jest o 12 dB słabszy niż na wejściu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 0 dB – oznaczałoby brak strat i brak wzmocnienia (układ "przezroczysty"), co nie zgadza się z bilansem elementów pokazanych na schemacie.
- 12 dB – to typowa pomyłka polegająca na podaniu samej wartości tłumienia bez znaku. W tym pytaniu wymagany jest wynik ze znakiem, więc poprawny zapis to -12 dB.
- 24 dB – może wynikać z podwójnego zliczenia elementu, błędnego odczytu wartości lub mechanicznego dodania liczb bez analizy toru. Bilans układu nie daje tak dużej straty.
Wskazówka egzaminacyjna: najpierw wypisz wszystkie elementy toru w kolejności przepływu sygnału (w danej gałęzi), dopiero potem sumuj wartości w dB. To ogranicza ryzyko pominięcia lub podwójnego policzenia któregoś z elementów.
