KWALIFIKACJA ELM3 - STYCZEŃ 2018 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

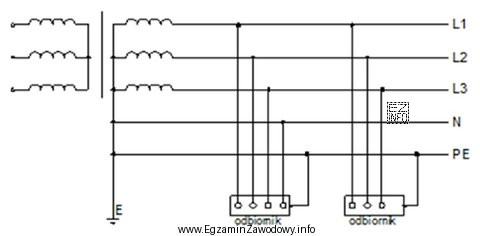

Na przedstawionym schemacie widzimy, że system zasilania posiada oddzielne przewody neutralny (N) i ochronny (PE), które nie są połączone ze sobą na całej długości instalacji, co jest charakterystyczne dla systemu TN-S. W systemie TN-S, przewód neutralny i przewód ochronny są rozdzielone od źródła zasilania aż do odbiornika. To różni go od systemu TN-C, gdzie przewód neutralny i ochronny są połączone w jeden przewód (PEN). Systemy TT i IT mają inne charakterystyczne cechy, które nie odpowiadają przedstawionemu schematowi.
