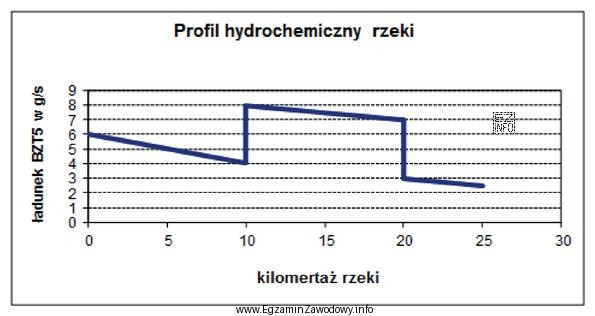

Profil hydrochemiczny rzeki pokazuje, jak wzdłuż kilometrażu zmienia się ładunek zanieczyszczeń (tu: BZT5 w g/s). W odróżnieniu od stężenia, ładunek opisuje masę zanieczyszczenia transportowaną w jednostce czasu.
1) Wyznaczenie miejsca zrzutu
W przypadku zrzutu punktowego na wykresie pojawia się pionowy skok wartości w konkretnym kilometrażu, bo dopływ ścieków natychmiast zwiększa ładunek w rzece. Na przedstawionym profilu taki skok występuje na 10 km (wzrost z 4 do 8 g/s), więc to jest miejsce wprowadzenia ścieków.
2) Wyznaczenie ładunku BZT5 ścieków
Stosuje się prosty bilans masowy w punkcie zrzutu:
ładunek ścieków = ładunek po zrzucie − ładunek przed zrzutem
Odczyt z wykresu: przed 10 km jest 4 g/s, a tuż po zrzucie 8 g/s. Zatem:
8 − 4 = 4 gBZT5/s
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 10 km, 8 g/s – 8 g/s to ładunek rzeki po zrzucie, a nie ładunek wniesiony przez ścieki (należy policzyć przyrost).
- 20 km, 8 g/s – błędny kilometraż i błędna wielkość; na 20 km widać spadek (z 7 do 3 g/s), który typowo wiąże się z procesami w rzece (np. samooczyszczanie/rozcieńczenie), a nie z dopływem ścieków.
- 20 km, 4 g/s – sama wartość 4 g/s jest wynikiem prawidłowego bilansu dla skoku na 10 km, ale przypisanie jej do 20 km jest niezgodne z interpretacją wykresu.
Wskazówka egzaminacyjna: Najpierw znajdź na profilu pionowy wzrost (zrzut), potem zawsze licz różnicę "po minus przed", nie myląc jej z wartością końcową po skoku.
