KWALIFIKACJA ELE3 + ELE4 - CZERWIEC 2021



PYTANIE NR 29.
Określ wydajność wentylatora nawiewowego, który powinien zapewnić w ciągu godziny dwukrotną wymianę powietrza w pomieszczeniach o wysokości 3 m i powierzchni użytkowej zaznaczonej na planie kondygnacji budynku?

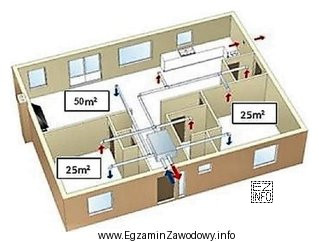

Ilustracja przedstawia plan kondygnacji budynku, który jest używany w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby zapewnić dwukrotną wymianę powietrza w ciągu godziny, najpierw wyznacza się kubaturę wentylowanych pomieszczeń: V = A × h, gdzie h = 3 m. Następnie oblicza się wymagany strumień: Q = n × V, gdzie n = 2 1/h. Daje to 600 m3/h.

Pełne wyjaśnienie:

Wydajność wentylatora nawiewowego w takich zadaniach wyznacza się ze związku między krotnością wymian powietrza a kubaturą pomieszczeń.

Krok 1: odczytaj powierzchnię A pomieszczeń przeznaczonych do wentylowania (zaznaczonych na planie kondygnacji). To jest kluczowa informacja z ilustracji.

Krok 2: policz kubaturę (objętość powietrza w pomieszczeniach):
V = A × h, gdzie h = 3 m.

Krok 3: wykorzystaj krotność wymian. Dwukrotna wymiana w ciągu godziny oznacza, że w 1 godzinę trzeba dostarczyć objętość powietrza równą dwóm kubaturom pomieszczeń:
Q = n × V, gdzie n = 2 1/h.

Po podstawieniu danych z zadania otrzymuje się wymaganą wydajność 600 m3/h.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • 300 m3/h zwykle odpowiada policzeniu tylko jednokrotnej wymiany (n = 1) albo pominięciu części powierzchni z planu.
  • 450 m3/h często wynika z błędnego odczytu powierzchni (np. zła skala) lub z niepełnego zsumowania pól zaznaczonych pomieszczeń.
  • 100 m3/h wskazuje na poważny błąd jednostek albo pomylenie objętości z wydajnością (np. potraktowanie m3 jak m3/h).

Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, zapisz na brudno dwa wzory: V = A × h oraz Q = n × V. Potem sprawdź, czy wynik ma jednostkę m3/h, a nie samo m3.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest krotność wymian powietrza w pomieszczeniu?
Krotność wymian (n) mówi, ile razy w ciągu 1 godziny ma zostać wymieniona objętość powietrza w pomieszczeniu. n = 2 oznacza, że w godzinę trzeba nawiać łącznie objętość równą dwóm kubaturom pomieszczenia.
Jak obliczyć kubaturę pomieszczeń do wentylacji?
Kubatura to objętość: V = A × h, gdzie A to powierzchnia (m2), a h to wysokość (m). W zadaniach egzaminacyjnych A zwykle odczytuje się z rzutu/planów, a h jest podane w treści.
Jak obliczyć wymaganą wydajność wentylatora z krotności wymian?
Stosuje się prosty wzór: Q = n × V. Najpierw liczysz V (kubaturę), potem mnożysz przez n (wymiany na godzinę). Wynik Q ma jednostkę m3/h i jest minimalną wymaganą wydajnością nawiewu.
Dlaczego w zadaniu mnoży się przez 2, a nie dzieli?
"Dwukrotna wymiana w ciągu godziny" oznacza, że w 1 godzinę trzeba dostarczyć dwie "porcje" powietrza równe kubaturze pomieszczenia. To zwiększa wymagany strumień, więc mnożysz kubaturę przez 2, a nie ją zmniejszasz.
Jakie jednostki powinien mieć wynik wydajności wentylatora?
Dla wentylatora podaje się strumień objętości powietrza, najczęściej w m3/h. Jeśli wychodzi samo m3, to jest to objętość (kubatura), a nie wydajność. Jeśli pojawia się m2, to znaczy, że brakuje kroku z wysokością.
Jakie błędy najczęściej robi się w zadaniach o wymianie powietrza?
Najczęstsze pomyłki to: nieuwzględnienie wysokości (liczenie z samej powierzchni), pomylenie m3 z m3/h, błędne zsumowanie powierzchni z planu oraz przyjęcie złej krotności (np. 1 zamiast 2).
Czy trzeba uwzględniać tylko pomieszczenia zaznaczone na planie?
Tak, w takich zadaniach oblicza się kubaturę tylko tych pomieszczeń, które są wskazane w materiale (np. zaznaczone na rzucie). Kluczowe jest poprawne zsumowanie ich powierzchni, bo od tego bezpośrednio zależy wynik Q.
Kiedy w praktyce stosuje się obliczenia na podstawie krotności wymian?
To typowa metoda wstępnego doboru wentylacji mechanicznej w pomieszczeniach, gdy znasz kubaturę i wymaganą intensywność wymiany. W praktyce jest używana m.in. przy doborze wentylatorów, central wentylacyjnych i w ocenie skuteczności przewietrzania.
Jak szybko sprawdzić, czy wynik jest realistyczny na egzaminie?
Po obliczeniu Q zrób kontrolę: dla n = 2 wydajność powinna być około 2 × kubatura na godzinę. Jeśli wyjdzie wartość mniejsza niż kubatura (przy n = 2), to prawdopodobnie zgubiłeś mnożenie przez 2 albo źle odczytałeś powierzchnię.
Czy sama krotność wymian wystarcza do doboru wentylatora w realnej instalacji?
Nie zawsze. Krotność wymian daje strumień objętości, ale do doboru urządzenia w praktyce potrzebujesz też oporów instalacji (spręż), charakterystyki wentylatora, filtrów, tłumików i sposobu regulacji. Na egzaminie zwykle testuje się jednak podstawową część obliczeń: Q.
info

Statystycznie 52% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Aby zapewnić dwukrotną wymianę powietrza w ciągu godziny, najpierw wyznacza się kubaturę wentylowanych pomieszczeń: V = A × h, gdzie h = 3 m."

Materiały:

  • Podręczniki i skrypty z podstaw wentylacji (krotność wymian, strumień powietrza, kubatura)
  • Zbiory zadań obliczeniowych dla technika chłodnictwa i klimatyzacji (wentylacja/klimatyzacja)
  • Materiały dydaktyczne z czytania rysunku budowlanego (rzuty, skale, pola powierzchni)
