KWALIFIKACJA BUD13 - CZERWIEC 2022

PYTANIE NR 18.

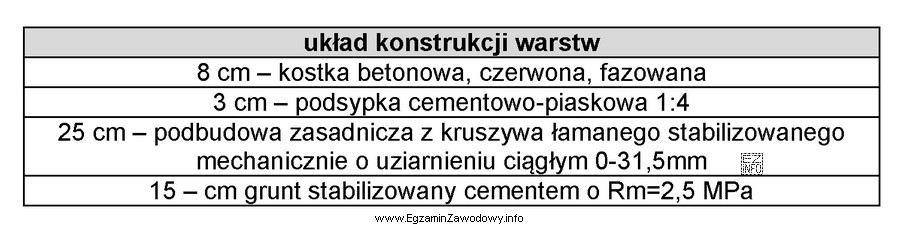

Opisany w tabeli poniżej układ warstw konstrukcji nawierzchni jest właściwy dla nawierzchni
Ilustracja przedstawia tabelę opisującą układ warstw konstrukcji nawierzchni, co jest istotne w kontekście egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Nawierzchnia twarda ulepszona ma układ warstw typowy dla konstrukcji z warstwą/warstwami bitumicznymi lub cementowymi oraz podbudową, zapewniający lepszą nośność i trwałość niż nawierzchnia twarda nieulepszona. Nawierzchnia gruntowa stabilizowana nie ma tak rozbudowanej konstrukcji warstw jak nawierzchnie twarde.

Pełne wyjaśnienie:

Rozpoznanie rodzaju nawierzchni na podstawie tabeli warstw polega na powiązaniu funkcji i materiału warstw z przyjętym podziałem nawierzchni.

Nawierzchnia twarda ulepszona to taka, której konstrukcja jest "ulepszona" w stosunku do rozwiązań prostych: zwykle występuje wyraźna warstwa/warstwy górne o wysokiej trwałości (np. rozwiązania bitumiczne lub cementowe) oraz odpowiednio zaprojektowana podbudowa i warstwy pośrednie. Taki układ ma zapewnić nośność, równość oraz odporność na działanie wody i obciążeń od ruchu.

Odpowiedź "twardej nieulepszonej" jest nieprawidłowa, gdyż ten typ nawierzchni odnosi się do rozwiązań prostszych, zwykle o mniejszym "stopniu" konstrukcji i innych zestawieniach warstw, bez cech typowych dla konstrukcji ulepszonych.

Odpowiedź "drogowej kombinowanej" nie pasuje, jeżeli tabela przedstawia klasyczny, jednolity układ warstw przypisywany do jednego typu konstrukcji twardej; pojęcie "kombinowanej" bywa rozumiane różnie w zależności od materiałów i technologii, dlatego nie jest właściwym dopasowaniem, gdy układ wskazuje na standardową nawierzchnię twardą ulepszoną.

Odpowiedź "gruntowej stabilizowanej" jest błędna, ponieważ nawierzchnie gruntowe (nawet stabilizowane) opierają się na innym założeniu: nie mają typowego zestawu warstw jak w nawierzchniach twardych (warstwa ścieralna/wiążąca i podbudowy w rozumieniu konstrukcji twardych). Stabilizacja dotyczy przede wszystkim ulepszenia właściwości gruntu, a nie budowy wielowarstwowej konstrukcji jak w nawierzchniach twardych.

Wskazówka egzaminacyjna: analizuj tabelę "od góry do dołu" i szukaj elementów, które jednoznacznie wskazują na nawierzchnię twardą (warstwy o funkcji ścieralnej/wiążącej oraz podbudowy). Dopiero potem porównuj, czy układ sugeruje wersję ulepszoną czy nieulepszoną.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Nawierzchnia twarda ulepszona to nawierzchnia o konstrukcji warstwowej zapewniającej podwyższoną nośność i trwałość w porównaniu z rozwiązaniami prostymi. Zwykle wiąże się z zastosowaniem warstw o wysokiej odporności na obciążenia i warunki atmosferyczne oraz odpowiedniej podbudowy.
Sprawdź kolejno: (1) czy jest warstwa ścieralna o cechach "twardych", (2) czy występuje podbudowa i warstwy pośrednie, (3) jak wygląda przygotowanie podłoża. Im bardziej rozbudowana i "inżynierska" konstrukcja, tym częściej wskazuje na nawierzchnię twardą ulepszoną.
Stabilizacja odnosi się głównie do poprawy właściwości gruntu (np. nośności) i zwykle nie tworzy typowej, wielowarstwowej konstrukcji jak w nawierzchniach twardych. Nawierzchnia twarda ulepszona ma warstwy konstrukcyjne charakterystyczne dla nawierzchni twardych oraz podbudowę zaprojektowaną pod ruch.
O "twardości" najczęściej przesądza obecność górnej warstwy użytkowej (warstwy ścieralnej) oraz powiązanych warstw konstrukcyjnych, które przenoszą obciążenia od ruchu. W praktyce kluczowa jest też rola podbudowy i sposób przygotowania podłoża, bo to one budują nośność całego układu.
Najczęściej tam, gdzie przewiduje się większe obciążenia ruchem lub wymagania trwałości: drogi o wyższej klasie, odcinki narażone na intensywny ruch, place manewrowe i dojazdy technologiczne. W takich miejscach potrzebna jest konstrukcja warstwowa lepiej przenosząca obciążenia i odporna na wodę.
Tak. Kolejność "od góry do dołu" odzwierciedla funkcje warstw: na górze warstwa użytkowa, niżej warstwy konstrukcyjne i podłoże. Pomylenie kolejności prowadzi do błędnej interpretacji, np. uznania warstwy podbudowy za ścieralną. Zawsze analizuj układ warstw w podanej kolejności.
Typowe błędy to: skupienie się na jednej warstwie i pominięcie reszty, mylenie pojęć "ulepszona" i "nieulepszona", oraz automatyczne uznanie, że stabilizacja gruntu oznacza nawierzchnię twardą. Pomaga sprawdzenie, czy układ ma cechy pełnej konstrukcji nawierzchni twardej.
Warto opanować: warstwa ścieralna, warstwa wiążąca, podbudowa, ulepszone podłoże, stabilizacja, nośność i odwodnienie. Te pojęcia pomagają powiązać opis warstw z typem nawierzchni i zrozumieć, po co dana warstwa znajduje się w konstrukcji.
Podbudowa przenosi i rozkłada obciążenia z warstw górnych na podłoże, ogranicza odkształcenia i wpływa na trwałość nawierzchni. Jej obecność i "jakość" w układzie warstw często odróżnia konstrukcje prostsze od ulepszonych, szczególnie w kontekście wymagań nośności.
Ćwicz rozpoznawanie przekrojów i tabel warstw: dopasuj nazwę nawierzchni do zestawu warstw i ich funkcji. Ucz się na przykładach: porównuj konstrukcje proste z ulepszonymi, zwracaj uwagę na obecność warstw konstrukcyjnych i sposób przygotowania podłoża. To buduje szybkie skojarzenia egzaminacyjne.
info

Około 54% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że nawierzchnia gruntowa stabilizowana nie ma tak rozbudowanej konstrukcji warstw jak nawierzchnie twarde.

Materiały:

  • Materiały dydaktyczne z budownictwa drogowego dotyczące konstrukcji nawierzchni
  • Ćwiczenia z rozpoznawania warstw na przekrojach konstrukcyjnych dróg
  • Notatki/lekcje o funkcjach warstw (ścieralna, wiążąca, podbudowa, podłoże)
