Pytanie dotyczy kierunku zapadania osi fałdu (tzw. plunge osi). Oś fałdu to linia wyznaczająca maksymalne wygięcie warstw (linia łącząca punkty przegięcia), a jej zapadanie oznacza, że oś nie jest pozioma, tylko nachylona i "nurkuje" w określoną stronę świata.
Na mapie geologicznej kierunek zapadania osi fałdu ustala się najczęściej przez analizę:
- zamknięć fałdowych (nose/closure) i tego, w którą stronę są "przesunięte" wzdłuż osi,
- geometrii kontaktów (kształtu i symetrii pasów litologicznych),
- symboli orientacji (rozciągłość i upad na skrzydłach), które pomagają rozstrzygnąć, czy obserwowane zamknięcie odpowiada osi zapadającej i w którą stronę,
- relacji z rzeźbą terenu (jeśli mapa to uwzględnia): przy zapadającej osi zmienia się położenie "nosa" fałdu przy przechodzeniu na inne poziomy topograficzne/strukturalne.

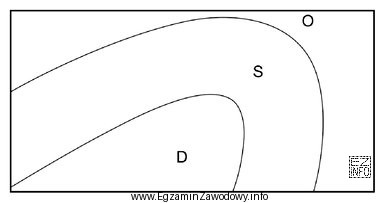

Odpowiedź "SW" jest poprawna, ponieważ z przedstawionego fragmentu mapy wynika, że oś fałdu nurkuje w kierunku południowo-zachodnim. Taki wniosek jest spójny z przebiegiem struktur na mapie oraz z zasadą, że kierunek zapadania osi wskazuje strona, w którą "ucieka" zamknięcie fałdu przy odtwarzaniu geometrii przestrzennej.
Odpowiedzi błędne reprezentują typowe pomyłki:
- "NE" bywa wybierane przy odwróceniu orientacji (pomyleniu stron mapy) lub przy myleniu zapadania osi z upadem warstw na jednym skrzydle.
- "SE" może wynikać z kierowania się samą geometrią jednego pasa litologicznego bez sprawdzenia, jak układa się całe zamknięcie fałdu.
- "NW" często pojawia się, gdy zdający zakłada symetrię fałdu i "zgaduje" kierunek prostopadły do spodziewanego rozciągłego przebiegu, zamiast odczytać zapadanie osi.
Wskazówka egzaminacyjna: najpierw zidentyfikuj, gdzie na mapie jest ślad osi i zamknięcie, a dopiero potem sprawdź, w którą stronę mapa sugeruje nachylenie osi (zapadanie), weryfikując to symbolami upadu i spójnością całego układu.
