Osnowa realizacyjna to układ punktów wykorzystywany do prac realizacyjnych (np. tyczenia i kontroli położenia elementów obiektu). W praktyce zadania egzaminacyjne często wymagają rozpoznania dwóch cech jednocześnie:
- regularności (regularna vs nieregularna),
- geometrii oczek (np. kwadraty vs prostokąty).
Osnowa regularna charakteryzuje się powtarzalnym, uporządkowanym rozmieszczeniem punktów: odległości i kierunki między sąsiednimi punktami tworzą stały schemat. W przeciwieństwie do tego osnowa nieregularna ma układ dopasowany do terenu lub przeszkód, przez co oczka mają zmienne kształty i wymiary.

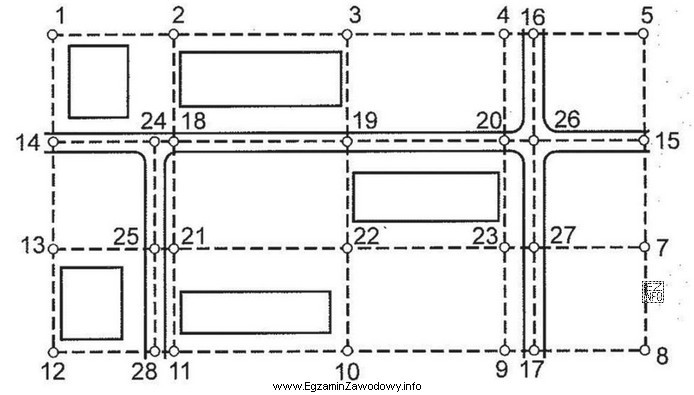

Drugi krok to ocena, czy oczka są kwadratami czy prostokątami. Kwadrat ma równe boki, a prostokąt – boki równe parami, zwykle o różnych długościach. Jeżeli na rysunku oczka wyglądają na wydłużone (różne długości boków) i jednocześnie układ jest równomierny, właściwa jest odpowiedź: regularna, w postaci sieci prostokątów.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "regularną, w postaci siatki kwadratów" – odpada, jeśli oczka nie są kwadratami (różne długości boków).
- "nieregularną, w postaci sieci prostokątów" – odpada, jeśli rozmieszczenie punktów jest powtarzalne i uporządkowane (czyli regularne).
- "nieregularną, w postaci siatki kwadratów" – odpada, gdy jednocześnie nie spełnia kryterium nieregularności oraz/lub oczka nie są kwadratami.
Wskazówka egzaminacyjna: najpierw oceń regularność (czy wzór się powtarza), a dopiero potem kształt oczek (kwadrat/prostokąt). To ogranicza pomyłki wynikające z pobieżnego oglądu rysunku.
