KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - CZERWIEC 2007

PYTANIE NR 5.
Otwór w tulei należy wykonać metodą

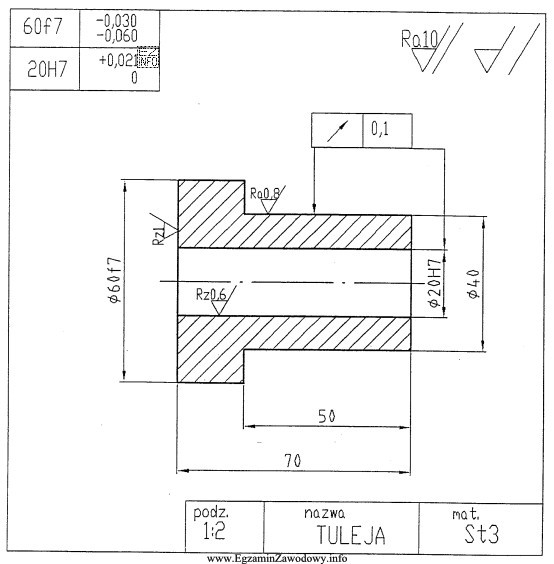

Ilustracja przedstawia rysunek techniczny tulei, który jest typowym elementem w kontekście egzaminów zawodowych dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W tulejach otwór zwykle musi mieć dobrą dokładność i jakość powierzchni, aby zapewnić prawidłowe pasowanie i współpracę z wałkiem. Wiercenie służy do wykonania otworu z naddatkiem, natomiast rozwiercanie jest operacją wykańczającą, która koryguje średnicę i poprawia chropowatość.

Pełne wyjaśnienie:

Wykonanie otworu w tulei najczęściej realizuje się dwuetapowo: najpierw wierceniem, a następnie rozwiercaniem. Wiercenie jest typową operacją zgrubną dla otworów osiowych: pozwala szybko usunąć materiał i uzyskać otwór o przybliżonej średnicy. Zwykle jednak po samym wierceniu trudno uzyskać wysoką dokładność wymiarową (średnica, walcowość) oraz dobrą jakość powierzchni wymaganą dla współpracy tulei z innym elementem (np. wałkiem lub sworzniem).

Dlatego stosuje się rozwiercanie. Rozwiercanie jest operacją wykańczającą, wykonywaną rozwiertakiem, której celem jest doprowadzenie otworu do wymaganego wymiaru w wąskiej tolerancji oraz poprawa stanu powierzchni. W praktyce oznacza to, że po wierceniu pozostawia się niewielki naddatek, a rozwiertak "ustala" średnicę i wygładza powierzchnię.

Dlaczego pozostałe propozycje są mniej właściwe w typowym rozumieniu "wykonać otwór w tulei":

  • "wiercenia i frezowania" – frezowanie może służyć do obróbki kieszeni, płaszczyzn lub niektórych otworów (np. interpolacją), ale nie jest klasycznym, podstawowym zestawem operacji do uzyskania dokładnego otworu w tulei. W praktyce warsztatowej częściej wybiera się rozwiercanie jako wykańczanie po wierceniu.
  • "toczenia i pogłębiania" – toczenie dotyczy głównie powierzchni zewnętrznych i wewnętrznych o charakterze walcowym, ale samo "wykonanie otworu" najczęściej zaczyna się od wiercenia (szczególnie gdy chodzi o otwór przelotowy/osiowy). Pogłębianie (np. pod łeb śruby) zmienia geometrię wejścia do otworu, a nie służy typowo do uzyskania precyzyjnej średnicy na całej długości tulei.
  • "toczenia i docierania" – docieranie jest bardzo dokładną, specjalistyczną obróbką wykańczającą, stosowaną w szczególnych wymaganiach (bardzo mała chropowatość, wysoka dokładność). Nie jest to jednak standardowa metoda "wykonania otworu" w tulei na poziomie podstawowym; częściej wystarcza rozwiercanie po wierceniu.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się para "operacja zgrubna + operacja wykańczająca" dla otworów, zwykle jest to poprawny kierunek. Dla otworów typowym duetem jest właśnie wiercenie (zgrubnie) i rozwiercanie (wykańczająco).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rozwiercanie to operacja wykańczająca otworu wykonywana rozwiertakiem. Stosuje się je, gdy po wierceniu trzeba uzyskać dokładniejszą średnicę, lepszą walcowość i mniejszą chropowatość powierzchni. To częsty etap przy otworach pod pasowania w tulejach.
Wiercenie służy zwykle do wykonania otworu zgrubnego: szybko usuwa materiał i tworzy otwór osiowy. Często pozostawia się niewielki naddatek, ponieważ sama operacja wiercenia nie zawsze gwarantuje wymaganą dokładność wymiaru i jakość powierzchni dla współpracy tulei z wałkiem.
Samo wiercenie może dać otwór o zbyt dużym rozrzucie średnicy i gorszej jakości powierzchni (np. dla pasowania). Tuleja pracuje zwykle z elementem współpracującym, więc potrzebna jest powtarzalność i gładkość. Rozwiercanie pomaga "ustawić" wymiar i poprawić stan powierzchni.
Obróbka wykańczająca to etap, w którym nie usuwa się dużej ilości materiału, tylko doprowadza powierzchnię do wymaganej dokładności i jakości. W przypadku otworu oznacza to korektę średnicy w granicach małego naddatku oraz poprawę chropowatości i geometrii otworu.
Do rozwiercania stosuje się rozwiertak (np. ręczny lub maszynowy). Narzędzie ma wiele ostrzy i pracuje na niewielkim naddatku po wierceniu. Dzięki temu pozwala uzyskać stabilniejszy wymiar i lepszą jakość powierzchni niż typowe wiercenie wiertłem krętym.
Otwór można wykonać także frezowaniem (np. interpolacją na obrabiarce CNC), ale w typowych zadaniach warsztatowych i egzaminacyjnych najczęściej zakłada się klasyczny ciąg operacji dla otworów: wiercenie jako zgrubne oraz rozwiercanie jako wykańczające. Frezowanie nie jest tu standardowym wyborem.
Pogłębianie stosuje się wtedy, gdy trzeba ukształtować wejście otworu (np. pod łeb śruby, fazę lub gniazdo). Nie służy ono typowo do poprawy średnicy otworu na całej długości tulei. Do uzyskania dokładnej średnicy i lepszej powierzchni częściej wybiera się rozwiercanie.
Toczenie kojarzy się z obróbką elementów walcowych (zewnętrznych i wewnętrznych), więc część osób automatycznie je wybiera. Jednak w podstawowym ujęciu "wykonanie otworu" w tulei najczęściej zaczyna się od wiercenia. Toczenie może dotyczyć np. średnicy zewnętrznej tulei, niekoniecznie samego otworu.
Pasowanie opisuje wzajemne dopasowanie wymiarów otworu i elementu współpracującego (np. wałka). W tulejach pasowanie jest kluczowe dla luzu, tarcia i trwałości. Dlatego często wymaga się dokładnej średnicy i dobrej powierzchni otworu, co uzyskuje się m.in. przez rozwiercanie po wierceniu.
Typowe błędy to wybór procesu "na skojarzenie" (np. toczenie, bo tuleja jest toczona) oraz mylenie celu operacji: pogłębianie poprawia wejście otworu, a nie dokładność średnicy na całej długości. Częsty jest też skrót myślowy, że wiercenie zawsze daje gotowy wymiar bez potrzeby obróbki wykańczającej.
info

Statystycznie 55% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "W tulejach otwór zwykle musi mieć dobrą dokładność i jakość powierzchni, aby zapewnić prawidłowe pasowanie i współpracę z wałkiem."

Źródła:

  • Sandvik Coromant, "Reaming (Rozwiercanie) – podstawy i zastosowania", https://www.sandvik.coromant.com/ (strona tematyczna o rozwiercaniu) - dostęp 2026-03-01
  • Wikipedia (PL), "Rozwiercanie", https://pl.wikipedia.org/wiki/Rozwiercanie - dostęp 2026-03-01
  • Wikipedia (PL), "Wiercenie", https://pl.wikipedia.org/wiki/Wiercenie - dostęp 2026-03-01

Materiały:

  • Podręczniki do technologii mechanicznej (działy: obróbka otworów, operacje wykańczające)
  • Instrukcje narzędziowe producentów rozwiertaków (dobór naddatku, zastosowanie)
  • Materiały dydaktyczne dot. obróbki skrawaniem w zawodach mechanicznych (ćwiczenia: wiercenie, rozwiercanie, pogłębianie)
