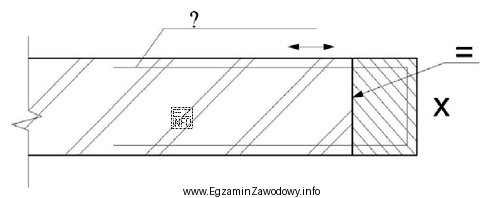

W rysunku technicznym elementów z drewna i materiałów drewnopochodnych linia odniesienia służy do opisania tego, co wskazuje strzałka lub zakończenie linii: może to być warstwa, powierzchnia, detal obróbki albo cecha technologiczna. W tym zadaniu linia odniesienia kieruje uwagę na bardzo cienki pas przy krawędzi/na powierzchni widoczny na przekroju. Taki zapis graficzny typowo oznacza, że główny rdzeń elementu ma inną strukturę, a na zewnątrz znajduje się oddzielna, cienka warstwa.
Odpowiedź "Okleiny." jest właściwa, ponieważ okleina to właśnie zewnętrzna warstwa okładzinowa nanoszona na element (np. w celu poprawy wyglądu, odporności lub uzyskania określonego wykończenia). Na przekrojach okleiny często przedstawia się jako cienkie warstwy biegnące równolegle do krawędzi elementu i opisywane liderem.
- "Zszywki." są łącznikami mechanicznymi (elementami złącznymi). Gdyby chodziło o zszywki, rysunek zwykle pokazywałby ich kształt/położenie lub byłby to detal złącza, a nie cienka warstwa na powierzchni.
- "Rodzaju doklejki." dotyczy dolepianego elementu/uzupełnienia, a nie typowej cienkiej warstwy okładzinowej. To inny poziom opisu technologicznego i inny obiekt na rysunku.
- "Połączenia klejonego." opisuje typ złącza pomiędzy elementami. W zadaniu jednak oznaczany jest fragment będący warstwą na powierzchni, a nie sama informacja o technologii łączenia na styku dwóch części.
Wskazówka egzaminacyjna: gdy w przekroju widzisz cienkie, równoległe pasy przy powierzchni i do nich jest poprowadzona linia odniesienia, najpierw rozważ odpowiedzi dotyczące warstwy/okładziny (np. okleina), a dopiero potem technologie łączenia (klejenie, zszywanie) lub elementy dodatkowe (doklejki).
