KWALIFIKACJA DRM8 - STYCZEŃ 2018

PYTANIE NR 38.
Wskaż wymiary fotela spełniającego wymogi zawarte w zamieszczonym wyciągu z dokumentacji konstrukcyjnej wyrobu.

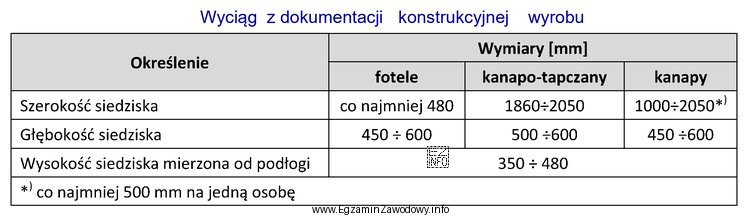

Ilustracja przedstawia tabelę będącą wyciągiem z dokumentacji konstrukcyjnej wyrobu, prawdopodobnie związaną z egzaminem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawny zestaw wymiarów musi spełniać jednocześnie trzy wymagania z tabeli dla foteli:
szerokość siedziska ≥ 480 mm, głębokość 450–600 mm oraz wysokość od podłogi 350–480 mm. Tylko wartości 500 mm, 500 mm i 450 mm mieszczą się w tych granicach jednocześnie.

Pełne wyjaśnienie:

Aby wybrać poprawną odpowiedź, trzeba porównać każdy z trzech podanych wymiarów z wymaganiami z wyciągu z dokumentacji konstrukcyjnej dla foteli. W tabeli występują dwa typy ograniczeń:

  • "co najmniej" – oznacza wartość minimalną (może być równa lub większa),
  • zakres od–do – oznacza, że wartość musi mieścić się w przedziale (łącznie z granicami).

Dla foteli wymagania są następujące: szerokość siedziska ≥ 480 mm, głębokość siedziska w zakresie 450–600 mm, a wysokość siedziska mierzona od podłogi w zakresie 350–480 mm.

Odpowiedź "Szerokość siedziska 500 mm, głębokość 500 mm i wysokość 450 mm." spełnia wszystkie warunki: 500 mm jest nie mniejsze niż 480 mm, 500 mm mieści się między 450 a 600 mm, a 450 mm mieści się między 350 a 480 mm.

Pozostałe propozycje odpadają, bo co najmniej jeden parametr jest poza wymaganiami: wariant z szerokością 450 mm nie spełnia minimum 480 mm; wariant z wysokością 500 mm przekracza górną granicę 480 mm; wariant z głębokością 600 mm jest jeszcze dopuszczalny, ale wysokość 500 mm znów jest za duża (poza zakresem). Kluczowe jest sprawdzanie wszystkich wymiarów jednocześnie, a nie tylko jednego z nich.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Oznacza wartość minimalną: szerokość siedziska może wynosić 480 mm lub więcej. W kontroli jakości nie szuka się jednej "idealnej" liczby, tylko sprawdza, czy wymiar nie jest mniejszy od progu minimalnego.
To przedział dopuszczalny. Głębokość siedziska musi być nie mniejsza niż 450 mm i nie większa niż 600 mm. Wartości graniczne (450 i 600) też są poprawne, o ile pozostałe wymiary spełniają wymagania.
Bo zgodność fotela z dokumentacją oznacza spełnienie wszystkich warunków naraz: szerokości, głębokości i wysokości. Nawet jeśli dwa wymiary są poprawne, jeden parametr poza zakresem (np. za duża wysokość) dyskwalifikuje wyrób.
Najczęściej kontroluje się: szerokość siedziska, głębokość siedziska oraz wysokość siedziska od podłogi. To podstawowe parametry ergonomiczne i montażowe, które łatwo zmierzyć i porównać z tabelą wymagań.
Nie, jeśli dokumentacja podaje zakres wysokości 350–480 mm. Wartość 500 mm przekracza dopuszczalne maksimum. Częsty błąd to traktowanie wyższej wartości jako "lepszej", mimo że w wymaganiach jest górna granica.
Warto zamienić w myślach "co najmniej" na zapis matematyczny . Następnie sprawdzić, czy podana liczba nie jest mniejsza od progu. Dopiero potem porównać pozostałe wymiary z zakresami od–do.
Najczęstsze błędy to: sprawdzanie tylko jednego parametru, mylenie minimum z wartością dokładną oraz pomijanie górnej granicy zakresu. W praktyce pomaga odhaczanie warunków po kolei: szerokość, głębokość, wysokość.
Tak. Jeśli wymiary są podane jako przedział, to wartości na jego końcach zwykle są dopuszczalne (np. 450 mm jest "w zakresie" 450–600). Dla "co najmniej 480" liczba 480 także spełnia warunek minimalny.
W praktyce używa się m.in. miary zwijanej, przymiaru stalowego lub suwmiarki (zależnie od dokładności wymaganej w zakładzie). Ważne jest stałe miejsce odniesienia i taki sam sposób pomiaru szerokości, głębokości oraz wysokości.
Wymiary wynikają z ergonomii, komfortu i powtarzalności produkcji. Ułatwiają montaż, ograniczają reklamacje i pozwalają utrzymać stały standard wyrobu. Operator i kontroler jakości porównują wyrób z dokumentacją, aby potwierdzić zgodność.
info

To pytanie poprawnie rozwiązuje 66% zdających egzamin. średnie

Materiały:

  • Instrukcje zakładowe kontroli jakości mebli (procedury pomiarowe)
  • Podręczniki z zakresu czytania dokumentacji technicznej w branży drzewnej/meblarskiej
  • Materiały dydaktyczne dotyczące metrologii warsztatowej (pomiar w mm, odczyt zakresów)
