Wyjaśnienie poprawnej odpowiedzi:

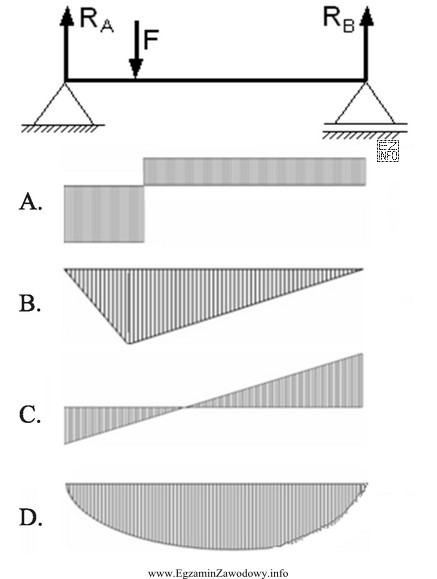

Wykres sił poprzecznych dla belki obciążonej siłą F w punkcie środkowym ma kształt prostokątny. Wartość siły poprzecznej jest stała i wynosi F/2 od lewej podpory do punktu przyłożenia siły F, a następnie -F/2 od punktu przyłożenia siły F do prawej podpory. Wykres oznaczony literą A przedstawia taki kształt, co czyni go poprawną odpowiedzią.
