KWALIFIKACJA DRM4 - CZERWIEC 2020

PYTANIE NR 5.
Na podstawie rysunku określ, ile wynosi rozstaw otworów przelotowych w drzwiach szafki, przeznaczonych do mocowania uchwytu meblowego.

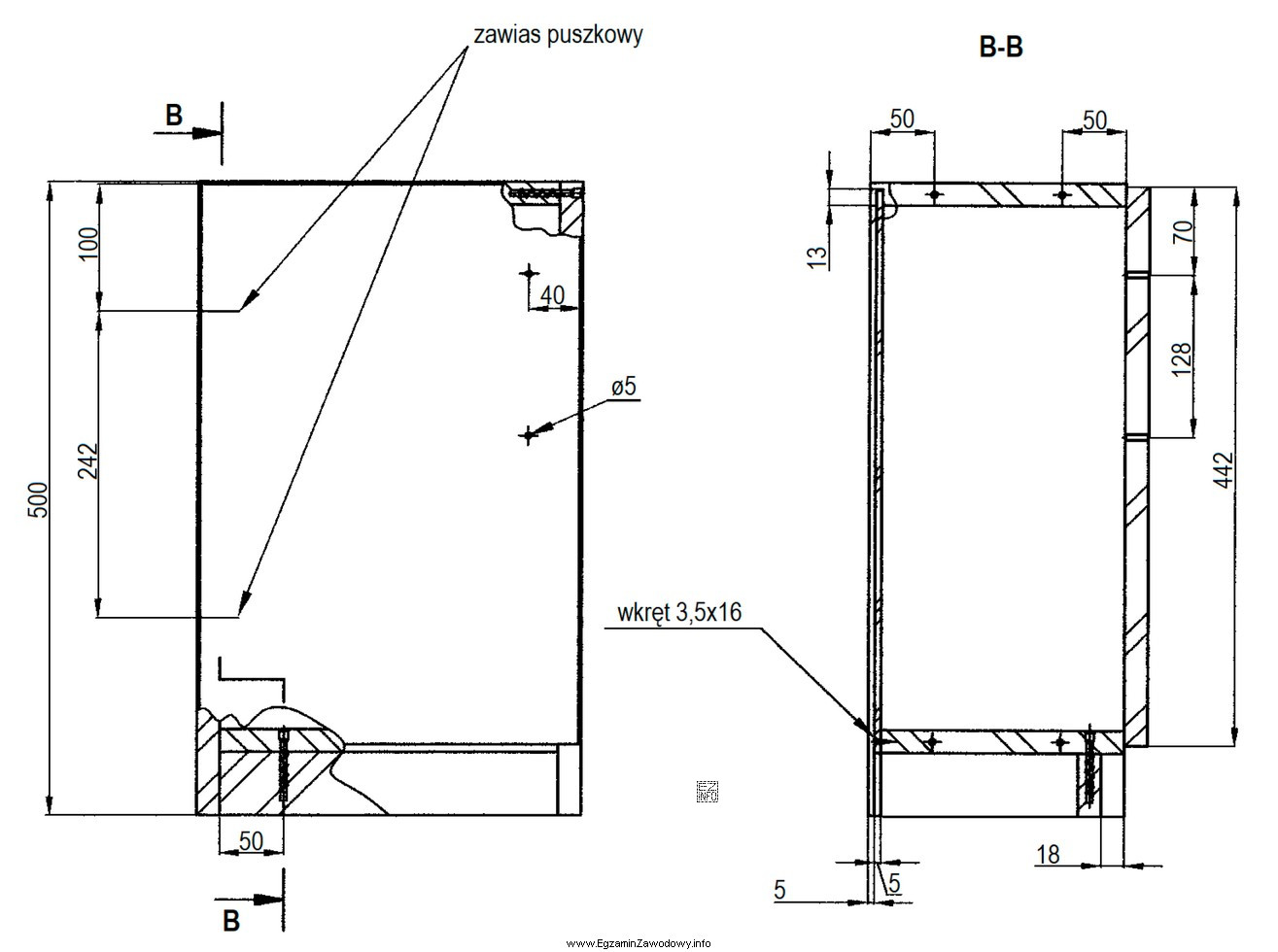

Ilustracja przedstawia techniczny rysunek szafki meblowej, który jest częścią pytania egzaminacyjnego związanego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rozstaw otworów pod uchwyt meblowy odczytuje się z rysunku jako odległość między osiami dwóch otworów przelotowych, wynikającą bezpośrednio z wymiarowania. Dla przedstawionego elementu poprawny odczyt tej wartości to 128 mm, a pozostałe liczby nie odpowiadają wymiarowi rozstawu.

Pełne wyjaśnienie:

W pytaniach typu "na podstawie rysunku określ…" kluczowa jest umiejętność czytania wymiarowania, a nie wykonywania pomiaru "na oko". Rozstaw otworów pod uchwyt meblowy oznacza standardowo odległość środek–środek (między osiami) dwóch otworów przelotowych, w które wchodzą śruby mocujące uchwyt.

Dlaczego poprawna jest odpowiedź "128 mm"? Ponieważ jest to wartość przypisana na rysunku do wymiaru opisującego położenie dwóch otworów względem siebie (rozstaw). Jeżeli rysunek zawiera linie wymiarowe prowadzone do osi otworów (lub do ich środków), odczytana liczba jest właśnie rozstawem.

Dlaczego pozostałe odpowiedzi są błędne?

  • "100 mm" bywa intuicyjnie wybierane jako "okrągła" wartość, ale bez zgodności z oznaczeniem wymiaru na rysunku jest tylko zgadywaniem. Często wynika z zakotwiczenia na typowych rozstawach spotykanych w innych uchwytach.
  • "70 mm" może wynikać z pomylenia rozstawu z innym wymiarem pomocniczym (np. odległością otworu od krawędzi lub elementu konstrukcyjnego). To typowy błąd interferencji pojęć — uczeń odczytuje poprawnie liczbę, ale nie ten wymiar, o który pytano.
  • "242 mm" jest wartością znacznie większą i często odpowiada jakiejś długości całkowitej lub odcinkowi konstrukcyjnemu na rysunku. Taki wybór zwykle bierze się z pobieżnego skanowania rysunku i "złapania" pierwszej widocznej dużej liczby.

Wskazówka egzaminacyjna: zawsze sprawdzaj, do czego prowadzą linie wymiarowe. Jeśli dotyczą osi dwóch otworów, odczytujesz rozstaw. Jeśli dotyczą krawędzi elementu lub tylko jednego otworu, to jest inny parametr (położenie, odsunięcie, gabaryt), a nie rozstaw.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rozstaw otworów to odległość między osiami (środkami) dwóch otworów, w które wchodzą śruby uchwytu. Na rysunku technicznym rozstaw odczytuje się z wymiarowania prowadzonego do osi/środków otworów, a nie jako odległość między ich krawędziami.
Najpierw znajdź dwa otwory przelotowe przeznaczone pod uchwyt, potem sprawdź, gdzie kończą się linie wymiarowe. Jeśli odnoszą się do osi otworów, liczba przy wymiarze jest rozstawem. Nie mierz linijką po wydruku, tylko czytaj wartość z wymiarowania.
Uchwyt jest pozycjonowany przez śruby przechodzące przez otwory, więc decydujące jest położenie ich osi. Pomiar od krawędzi zależałby od średnicy otworów i mógłby dawać różne wyniki dla tego samego rozstawu osi, co utrudniałoby montaż i kontrolę.
W praktyce spotyka się wiele typowych rozstawów, ale na egzaminie nie należy opierać się na "typowości". Zawsze rozstrzyga rysunek i wymiarowanie konkretnego elementu. Nawet jeśli wartość wydaje się standardowa, trzeba ją potwierdzić odczytem z dokumentacji.
Najczęstsze pomyłki to: odczyt innego wymiaru (np. odległości od krawędzi), mylenie rozstawu osi z odległością między krawędziami otworów oraz mierzenie na wydruku bez uwzględnienia skali. Pomaga zasada: najpierw identyfikuj, co dokładnie zwymiarowano.
Otwory przelotowe stosuje się, gdy uchwyt jest skręcany śrubami przechodzącymi przez front/drzwi i wkręcanymi w uchwyt. Inne rozwiązania (np. wkręty od zewnątrz lub mocowania specjalne) mogą wymagać otworów nieprzelotowych lub innej geometrii — decyduje dokumentacja i rodzaj okucia.
W praktyce kontrolę wykonuje się przez odczyt nastaw (np. rozstawu wrzecion, ograniczników) oraz pomiar odległości między osiami wykonanych otworów przyrządem pomiarowym. Ważne jest, aby mierzyć środek–środek i porównać z wartością z rysunku.
Na egzaminach i w dokumentacji technicznej zaleca się odczyt z podanych wymiarów, bo wydruk może mieć inną skalę (np. dopasowanie do strony). Mierzenie linijką jest ryzykowne i prowadzi do błędów, jeśli rysunek nie jest w skali 1:1 lub został przeskalowany.
Wymiar rozstawu dotyczy relacji między dwoma otworami i zwykle jest prowadzony między ich osiami. Wymiar całkowity opisuje gabaryt (np. szerokość drzwi) i jest prowadzony między zewnętrznymi krawędziami elementu. Patrz na punkty odniesienia linii wymiarowych.
Ćwicz rozpoznawanie: osi otworów, linii wymiarowych, strzałek i baz odniesienia. Rozwiązuj zadania na różnych rysunkach elementów meblowych i okuć. Dobrą metodą jest "procedura 3 kroków": znajdź cechę, sprawdź do czego prowadzą linie, odczytaj jednostkę i wartość.
info

To pytanie poprawnie rozwiązuje 60% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Rozstaw otworów pod uchwyt meblowy odczytuje się z rysunku jako odległość między osiami dwóch otworów przelotowych, wynikającą bezpośrednio z wymiarowania."

Źródła:

  • ISO 129-1:2018, Technical product documentation (TPD) — Presentation of dimensions and tolerances — Part 1: General principles
  • ISO 128-1:2020, Technical product documentation (TPD) — General principles of representation — Part 1: Introduction and basic requirements

Materiały:

  • Podręcznik do rysunku technicznego (dział: wymiarowanie i odczyt wymiarów)
  • Instrukcje/DTR wiertarek do elementów meblowych (ustawianie rozstawu, ograniczniki)
  • Karty katalogowe uchwytów meblowych (rozstawy otworów i tolerancje montażowe)
