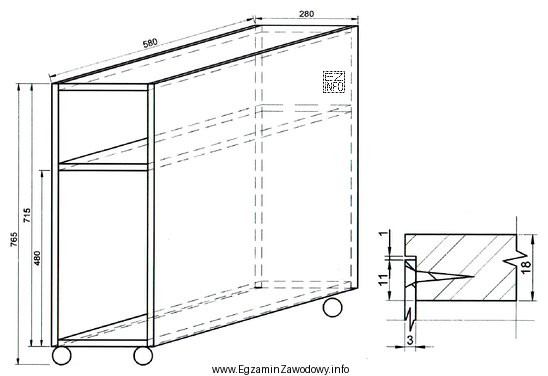

W konstrukcjach korpusowych (np. szafkach) ściana tylna (plecy) może być montowana na kilka sposobów. W tym zadaniu wskazano jednoznacznie, że jest ona mocowana we wręgu ścian bocznych, wierzchu i spodu. To oznacza, że krawędzie pleców są wsuwane w wykonane wręgi, a więc wymiar elementu tylnego jest dopasowany do światła (wymiaru montażowego) wynikającego z geometrii korpusu i detalu wręgu.
Dlatego prawidłowy odczyt polega na:
- zidentyfikowaniu na rysunkach elementu: ściana tylna,
- uwzględnieniu, że element jest we wręgu (czyli nie jest nakładany na tył korpusu, tylko osadzany w gnieździe),
- odczytaniu dwóch wymiarów formatu elementu tylnego z rysunku (zwykle wysokość i szerokość elementu).
Poprawna odpowiedź to 266 x 701 mm, bo odpowiada wymiarom ściany tylnej przeznaczonej do osadzenia w wręgach wskazanych na rysunkach.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 267 x 694 mm – typowy błąd polega na odjęciu lub dodaniu niewłaściwej wartości (np. pomyleniu głębokości/luźnego pasowania z wymiarami w świetle wręgu) albo odczycie z niewłaściwego detalu.
- 267 x 693 mm – podobnie jak wyżej: niewielka różnica może wynikać z błędnego uwzględnienia tylko jednej strony osadzenia lub pomyłki w interpretacji, gdzie zaczyna się wymiar odniesienia.
- 266 x 694 mm – prawidłowa jest jedna wartość (266), ale drugi wymiar jest zaniżony; to często efekt odczytania wymiaru elementu nakładanego lub pomylenia wymiaru całkowitego z wymiarem po odjęciu innego detalu (np. elementu cokołu lub wieńca).
Wskazówka egzaminacyjna: przy hasłach "we wręgu / we wpuszczeniu / w gnieździe" zawsze sprawdzaj, czy odczytywany wymiar dotyczy elementu wsuwanego, a nie zewnętrznego obrysu korpusu. Najpierw ustal sposób montażu, dopiero potem wybieraj wymiar z rysunku.
