KWALIFIKACJA ELM6 - CZERWIEC 2022



PYTANIE NR 2.

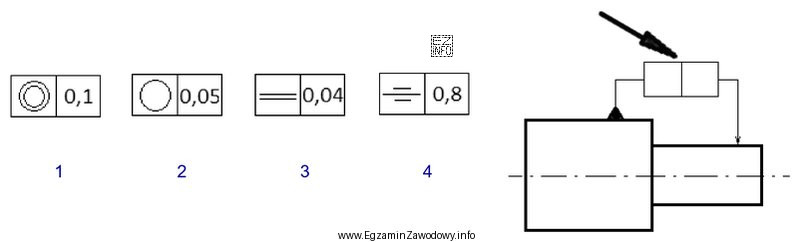

Które oznaczenie należy wstawić we wskazane strzałką puste pola kwadratów, aby dotyczyło ono określenia współosiowości przedstawionych na rysunku powierzchni walcowych?
Które oznaczenie należy wstawić we wskazane strzałką
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "1" jest poprawna, ponieważ symbol przedstawiony w opcji 1 oznacza tolerancję współosiowości, co jest zgodne z pytaniem o określenie współosiowości przedstawionych na rysunku powierzchni walcowych. Symbol ten jest stosowany w rysunku technicznym do określenia, że osie dwóch lub więcej elementów muszą być współosiowe w określonych granicach tolerancji.
