KWALIFIKACJA BUD8 - STYCZEŃ 2021



PYTANIE NR 34.

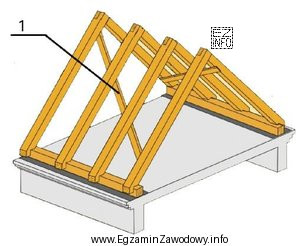

Oznaczony na rysunku cyfrą 1 element więźby dachowej to
Ilustracja przedstawia fragment więźby dachowej, co jest kluczowym elementem konstrukcji dachowej w budownictwie.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wiatrownica to element stężający/usztywniający więźbę (zwykle w płaszczyźnie połaci), którego zadaniem jest zwiększenie stateczności konstrukcji dachu i ograniczenie przemieszczeń od parcia/ssania wiatru. Pozostałe nazwy dotyczą innych elementów o odmiennej funkcji i typowym usytuowaniu w więźbie.

Pełne wyjaśnienie:

"Wiatrownica" jest elementem usztywniającym więźbę dachową. W praktyce pełni rolę stężenia: ma za zadanie zapewnić stateczność przestrzenną układu i ograniczać "pracę" więźby pod wpływem obciążeń zmiennych, w tym oddziaływania wiatru. Na rysunkach więźby wiatrownice są zwykle pokazywane jako elementy biegnące skośnie w obrębie połaci lub wiążące układ w sposób zapobiegający zwichrzeniu i przesuwom.

Pozostałe odpowiedzi są niewłaściwe, bo oznaczają inne elementy i inne zastosowania:

  • "Wymian" odnosi się do elementu wymiany (najczęściej w układach stropowych lub przy otworach), a nie do typowego stężenia połaci. Na rysunkach ma inne położenie i zadanie (przejęcie obciążeń wokół otworu).
  • "Krzyżulec" to ukośny element w układach kratowych/usztywnieniach, ale nie każda ukośna belka w więźbie jest krzyżulcem. W więźbie dachowej rozpoznanie opiera się na funkcji (stężenie połaci) i miejscu w konstrukcji.
  • "Zastrzał" jest elementem ukośnym podpierającym (np. słup lub płatew), przenosi obciążenia i usztywnia w innym schemacie pracy niż wiatrownica. Na rysunku zwykle łączy element pionowy z poziomym/skośnym jako podpora, a nie jako stężenie połaci na dłuższym odcinku.

Wskazówka egzaminacyjna: przy pytaniach "element oznaczony na rysunku" najpierw oceń położenie (płaszczyzna połaci czy układ podpór), a potem funkcję (stężenie vs. podparcie). To redukuje pomyłki wynikające z podobieństwa nazw ukośnych elementów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wiatrownica w więźbie dachowej?
Wiatrownica to element stężający więźbę dachową, którego zadaniem jest usztywnienie konstrukcji i ograniczenie przemieszczeń pod wpływem obciążeń, zwłaszcza wiatru. Najczęściej pracuje jako ukośne stężenie, stabilizując układ krokwi/płatwi w odpowiedniej płaszczyźnie.
Dlaczego wiatrownica jest potrzebna w dachu?
Ponieważ więźba bez stężeń może się odkształcać i "rozjeżdżać" przestrzennie pod wpływem parcia i ssania wiatru oraz drgań. Wiatrownica zwiększa stateczność, utrzymuje geometrię konstrukcji i poprawia bezpieczeństwo użytkowania dachu oraz trwałość połączeń.
Jak odróżnić wiatrownicę od zastrzału na rysunku?
Porównaj funkcję i położenie. Wiatrownica jest typowo stężeniem (usztywnieniem układu) i często przebiega wzdłuż połaci, stabilizując kilka elementów. Zastrzał zwykle pełni rolę ukośnej podpory, łącząc np. słup z belką/płatwią w jednym miejscu, aby przenieść obciążenia.
Co oznacza wymian i kiedy się go stosuje?
Wymian to element konstrukcyjny związany z wykonywaniem wymian (np. przy otworach). Jego rola polega na przejęciu i przekazaniu obciążeń w miejscu przerwania ciągłości elementów. W typowych pytaniach o więźbę dachową "wymian" nie jest synonimem stężenia połaci.
Czy krzyżulec i wiatrownica to to samo?
Nie zawsze. Krzyżulec jest ukośnym elementem spotykanym w układach kratowych i usztywnieniach, ale nazwa zależy od typu konstrukcji i funkcji w schemacie pracy. Wiatrownica jest nazywana od zadania stężenia więźby (od oddziaływania wiatru), więc identyfikacja wymaga kontekstu rysunku.
Jakie błędy są najczęstsze przy rozpoznawaniu elementów więźby?
Najczęściej myli się elementy ukośne: wiatrownicę, zastrzał i krzyżulec. Źródłem błędu jest skupienie się wyłącznie na kształcie (że "jest skośny") zamiast na tym, gdzie jest zamocowany i jaką ma funkcję: stężenie całego układu czy podparcie konkretnego elementu.
Jak przygotować się do pytań z rysunków konstrukcyjnych na egzaminie?
Ćwicz rozpoznawanie elementów na prostych schematach: najpierw nazwij podstawowe części (krokwie, jętki, płatwie, słupy), a potem elementy usztywnień. Dobrą metodą jest opisywanie funkcji: "to stabilizuje połać" vs. "to podpiera płatew", zanim wybierzesz nazwę.
Jakie elementy najczęściej pełnią funkcję stężenia w więźbie?
Funkcję stężenia mogą pełnić różne elementy w zależności od rozwiązania, ale idea jest stała: usztywnić układ w danej płaszczyźnie i połączyć elementy tak, aby nie traciły stateczności. W pytaniach egzaminacyjnych nazwą kojarzoną z takim stężeniem bywa właśnie wiatrownica.
Kiedy sama ilustracja może być niewystarczająca do odpowiedzi?
Gdy rysunek jest schematyczny, a kilka elementów wygląda podobnie (np. kilka ukośnych belek). Wtedy trzeba odczytać, do czego element jest podłączony i jaki układ tworzy z resztą więźby. Na egzaminie warto "prześledzić" połączenia i ocenić funkcję elementu w konstrukcji.
Czy betoniarz-zbrojarz powinien znać podstawy więźby dachowej?
W praktyce budowy zakres zadań bywa zespołowy, a czytanie rysunków i rozumienie konstrukcji pomaga w koordynacji robót (np. żelbet, wieńce, podparcia). Podstawowe nazwy elementów konstrukcyjnych, w tym dachu, ułatwiają komunikację na budowie i ograniczają ryzyko błędów wykonawczych.
info

Około 47% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że pozostałe nazwy dotyczą innych elementów o odmiennej funkcji i typowym usytuowaniu w więźbie.

Materiały:

  • Materiały dydaktyczne z budownictwa ogólnego: konstrukcje drewniane i więźby dachowe
  • Atlas/rysunki typowych więźb dachowych z opisem elementów
  • Ćwiczenia z czytania rysunku technicznego budowlanego (rzuty, przekroje, oznaczenia elementów)
