PYTANIE NR 36.

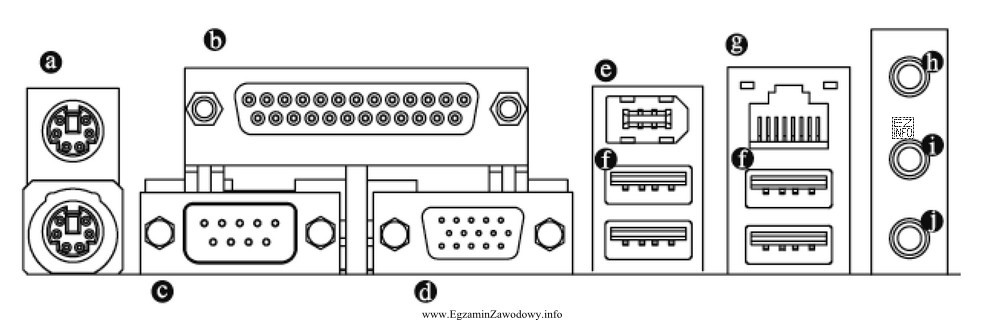

Panel tylni płyty komputerowej GIGABYTE model GA-K8N51GMF umożliwia podłączenie wielu urządzeń zewnętrznych. Oznaczone gniazda "a", "b", "c", "d", to kolejno:
Ilustracja przedstawia panel tylni płyty głównej komputera GIGABYTE model GA-K8N51GMF, który umożliwia podłączenie różnych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
PS/2 to okrągłe mini-DIN dla klawiatury/myszy, LPT to szerokie złącze D-sub portu równoległego, RS-232 to D-sub portu szeregowego, a VGA to 15-pinowe złącze wideo do monitora. Układ gniazd a–d odpowiada tej kolejności.

Pełne wyjaśnienie:

W pytaniu trzeba rozpoznać typy złączy na tylnym panelu płyty głównej na podstawie ich charakterystycznego wyglądu i przypisanych oznaczeń a, b, c, d. W praktyce serwisowej jest to częste zadanie: dobór kabla, przejściówki lub poprawne podłączenie urządzenia zaczyna się od identyfikacji portu.

Dlaczego poprawna jest odpowiedź: PS/2, LPT, RS-232, VGA?

  • PS/2 rozpoznaje się po okrągłym gnieździe typu mini-DIN (historycznie dla klawiatury i myszy). Jest wyraźnie inne mechanicznie niż złącza prostokątne czy D-sub.
  • LPT (port równoległy) ma szerokie złącze typu D-sub o większej szerokości niż typowe złącza szeregowe. Kojarzone jest m.in. ze starszymi drukarkami.
  • RS-232 (port szeregowy) jest złączem D-sub węższym niż LPT. W elektronice bywa używany do komunikacji z urządzeniami serwisowymi, sterownikami lub starszą aparaturą.
  • VGA to 15-pinowe złącze D-sub (3 rzędy pinów) służące do podłączenia monitora/wyświetlacza w standardzie analogowym.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • PS/2, RS-232, RS-485, VGA – w typowych panelach I/O płyt głównych nie spotyka się oddzielnego złącza RS-485 jako standardowego portu; ponadto układ dwóch kolejnych "portów szeregowych" obok siebie nie odpowiada typowym zestawom złączy na takich płytach.
  • RS-232, LPT, DVI, VGA – zaczęcie od RS-232 pomija charakterystyczne okrągłe PS/2. Dodatkowo DVI ma zupełnie inną konstrukcję złącza niż D-sub (VGA/RS-232/LPT), więc nie pasuje do zestawu rozpoznawanych gniazd.
  • RS-232, RS-485, VGA, LPT – zawiera RS-485, który nie jest typowym gniazdem na tylnym panelu tej klasy płyt oraz miesza kolejność w sposób niezgodny z rozpoznaniem złączy po ich kształcie i przeznaczeniu.

Wskazówka egzaminacyjna: przy złączach D-sub nie zgaduj "po nazwie", tylko sprawdź cechy rozróżniające: szerokość (LPT vs RS-232) oraz układ pinów (VGA ma 3 rzędy). PS/2 zawsze wyróżnia się kształtem okrągłym.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze PS/2 i do czego służyło w komputerach?
Złącze PS/2 to okrągłe gniazdo mini-DIN używane głównie do podłączenia klawiatury i myszy. W starszych komputerach było standardem, zanim upowszechniły się urządzenia USB. Rozpoznasz je po okrągłym kształcie i kluczowaniu.
Jak rozpoznać port LPT na tylnym panelu płyty głównej?
Port LPT (równoległy) ma szerokie złącze typu D-sub, wyraźnie szersze niż typowy port szeregowy. Najczęściej kojarzy się z podłączaniem starszych drukarek. Przy identyfikacji zwróć uwagę na szerokość złącza i jego charakterystyczną metalową osłonę.
Czym różni się RS-232 od RS-485 w praktyce serwisowej?
RS-232 to klasyczny interfejs szeregowy spotykany w starszych PC i wielu urządzeniach serwisowych. RS-485 to standard do transmisji różnicowej, częsty w automatyce i sieciach przemysłowych. Na płytach głównych PC typowo spotkasz RS-232, a nie dedykowane gniazdo RS-485.
Jak rozpoznać złącze VGA i do czego było używane?
VGA to 15-pinowe złącze D-sub (zwykle niebieskie) z trzema rzędami pinów, służące do analogowego podłączenia monitora lub projektora. Łatwo je pomylić z innymi D-sub, dlatego sprawdzaj układ pinów (3 rzędy) i typowe zastosowanie wideo.
Dlaczego w zadaniach egzaminacyjnych myli się często VGA z RS-232?
Oba złącza są typu D-sub i na pierwszy rzut oka wyglądają podobnie, co uruchamia heurystykę podobieństwa. Aby uniknąć błędu, nie patrz tylko na kształt "trapezu", lecz na liczbę i układ pinów: VGA ma 3 rzędy, a port szeregowy ma inny układ i zwykle jest węższy.
Jakie urządzenia można podłączyć do portu RS-232?
Do RS-232 podłącza się m.in. starsze modemy, konsole serwisowe, niektóre sterowniki, terminale oraz aparaturę pomiarową z komunikacją szeregową. W technice elektronicznej RS-232 bywa spotykany w diagnostyce i konfiguracji urządzeń, mimo że w nowych PC jest rzadki.
Kiedy port LPT bywa jeszcze używany i po co go znać?
LPT może się pojawiać w obsłudze starszych drukarek, programatorów lub nietypowych urządzeń laboratoryjnych. Na egzaminie ważna jest umiejętność rozpoznania złącza oraz świadomość, że to port starszego typu. W serwisie spotyka się go głównie przy starszym sprzęcie.
Jakie są typowe błędy przy identyfikacji złączy na panelu I/O?
Najczęstsze błędy to: zgadywanie po jednym rozpoznanym gnieździe, mylenie D-sub między sobą (RS-232, LPT, VGA) oraz pomijanie cech szczegółowych (szerokość złącza, liczba rzędów pinów). Pomaga strategia: najpierw rozpoznaj unikalne (PS/2), potem porównuj D-sub.
Czy DVI można pomylić z VGA na ilustracji egzaminacyjnej?
Raczej nie, bo DVI ma inną konstrukcję: jest większe, ma charakterystyczny "blok" styków i często dodatkową płaską część. VGA to typowe D-sub 15 pinów w 3 rzędach. Jeśli na rysunku widzisz klasyczne D-sub z trzema rzędami, to wskazuje na VGA, nie DVI.
Jak przygotować się do pytań o złącza komputerowe na egzamin technika elektronika?
Najlepiej uczyć się po zdjęciach i realnych złączach: PS/2, USB, RJ-45, VGA, LPT, RS-232. Trenuj rozpoznawanie po cechach mechanicznych (kształt, szerokość, układ pinów), a nie po kolorach. Dobrą metodą jest też robienie krótkich fiszek z nazwą i zastosowaniem.
info

Około 41% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że pS/2 to okrągłe mini-DIN dla klawiatury/myszy, LPT to szerokie złącze D-sub portu równoległego, RS-232 to D-sub portu szeregowego, a VGA to 15-pinowe złącze wideo do monitora.
