KWALIFIKACJA ELE2 - STYCZEŃ 2018 (test 2)



PYTANIE NR 24.

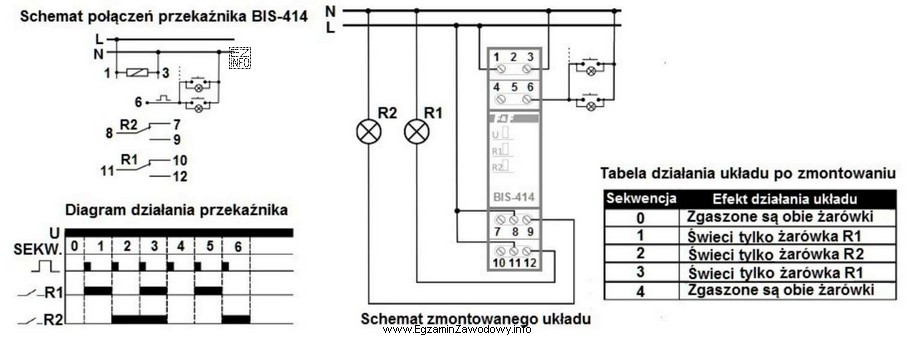

Po połączeniu układu sterowania oświetlenia przekaźnikiem bistabilnym przeprowadzono kilkukrotnie próbę działania. Na podstawie diagramu działania przekaźnika i powtarzającej się tabeli działania układu można stwierdzić, że
Po połączeniu układu sterowania oświetlenia przekaźnikiem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy diagramu działania przekaźnika oraz tabeli działania układu można stwierdzić, że układ powinien działać prawidłowo, jeśli przekaźnik działa poprawnie. Diagram i tabela są zgodne, co oznacza, że układ został poprawnie zaprojektowany. Jednakże, jeśli w rzeczywistości żarówki nie działają zgodnie z tabelą, może to wskazywać na nieprawidłowe działanie przekaźnika. Dlatego poprawną odpowiedzią jest "nieprawidłowo działa użyty przekaźnik.".
