KWALIFIKACJA ELM3 - CZERWIEC 2015



PYTANIE NR 20.

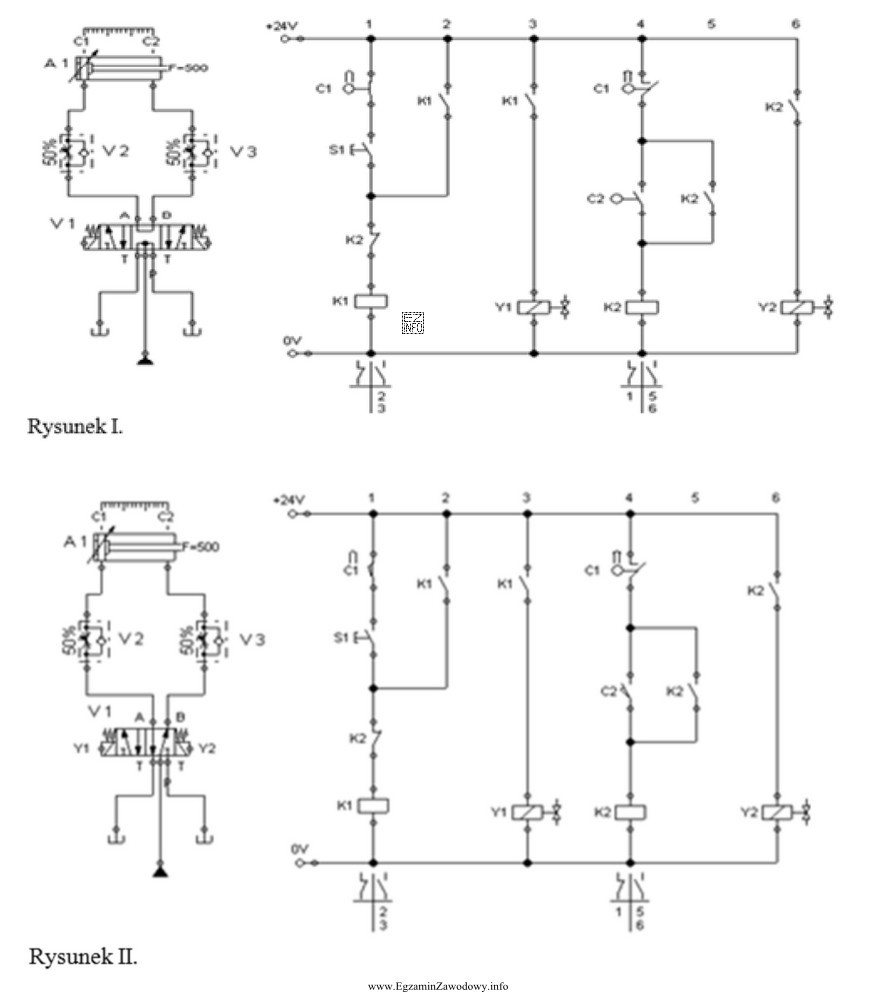

Po sprawdzeniu zgodności połączeń (Rysunek II.) z dokumentacją techniczną (Rysunek I.) wynika, że błędnie wybrany jest
Po sprawdzeniu zgodności połączeń (Rysunek II.) z dokumentacją
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Po porównaniu Rysunku I (dokumentacja techniczna) z Rysunkiem II (sprawdzenie zgodności połączeń), można zauważyć, że na Rysunku II rozdzielacz VI jest podłączony inaczej niż na Rysunku I. Na Rysunku I cewki rozdzielacza VI są podłączone do styków 2 i 4, podczas gdy na Rysunku II do styków 1 i 4. Pozostałe elementy, takie jak przekaźniki K1, K2 i siłownik A1, są podłączone zgodnie z dokumentacją techniczną.
