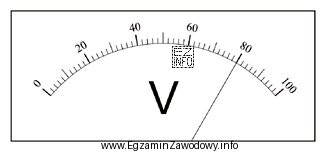

W mierniku analogowym odczyt polega na przeliczeniu ułamka skali na wartość odpowiadającą ustawionemu zakresowi. Skala ma 100 działek, a ustawiony zakres to 0,3 V, co oznacza: 100 działek = 0,3 V (pełne wychylenie wskazówki).
Jeżeli wskazówka zatrzymuje się na 80 działkach, to wykorzystuje 80% pełnej skali. Stosujemy proporcję:
U = 0,3 V · (80/100) = 0,24 V
Następnie zamieniamy wolty na milivolty, bo odpowiedzi są podane w mV:
- 1 V = 1000 mV
- 0,24 V = 0,24 · 1000 mV = 240 mV
Dlatego odpowiedź "240 mV" jest poprawna.
Dlaczego pozostałe wartości są błędne?
- "120 mV" odpowiadałoby 0,12 V, czyli 40 działkom na zakresie 0,3 V (a nie 80).
- "180 mV" odpowiadałoby 0,18 V, czyli 60 działkom na zakresie 0,3 V.
- "60 mV" odpowiadałoby 0,06 V, czyli 20 działkom na zakresie 0,3 V.
Wskazówka egzaminacyjna: zawsze najpierw ustal, ile wynosi jedna działka (zakres/100), a dopiero potem pomnóż przez liczbę działek. Tu 0,3 V / 100 = 0,003 V = 3 mV na działkę, więc 80 działek · 3 mV = 240 mV.
