KWALIFIKACJA ELM4 - STYCZEŃ 2023



PYTANIE NR 9.

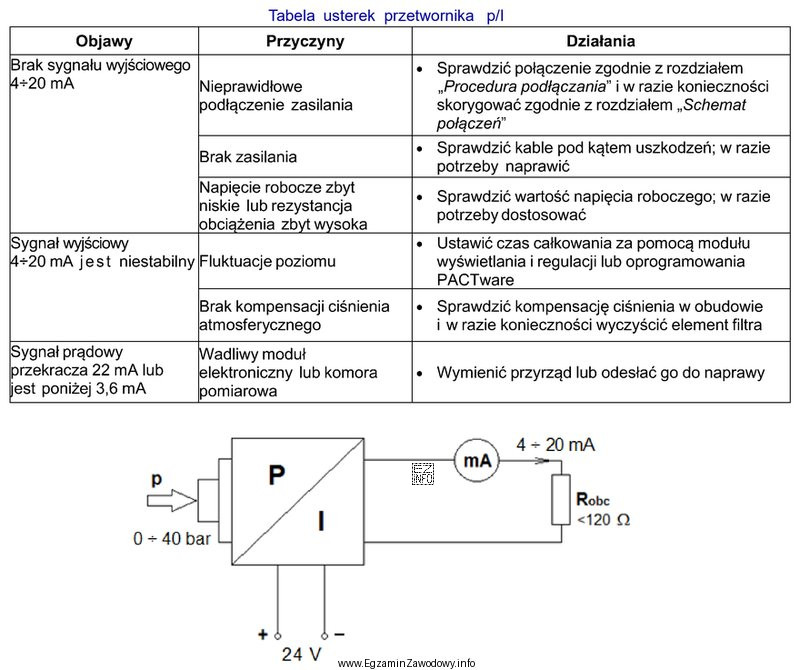

Podczas wykonywania diagnostyki elektronicznego przetwornika ciśnienia stwierdzono brak prądowego sygnału wyjściowego w zakresie pomiarowym 4 ÷ 20 mA. Wskaż, na podstawie Tabeli usterek, możliwą przyczynę nieprawidłowego działania przetwornika.
Podczas wykonywania diagnostyki elektronicznego przetwornika ciśnienia stwierdzono brak prą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zgodnie z tabelą usterek, brak sygnału wyjściowego 4-20 mA w przetworniku ciśnienia może być spowodowany przez zbyt wysoką rezystancję obciążenia. Rezystancja obciążenia powinna być mniejsza niż 120 Ω, aby zapewnić prawidłowe działanie przetwornika w zakresie prądowym 4-20 mA. Inne opcje odpowiedzi nie są wspomniane w tabeli jako przyczyny braku sygnału w tym zakresie.
