KWALIFIKACJA MEC8 - PAŹDZIERNIK 2013



PYTANIE NR 13.

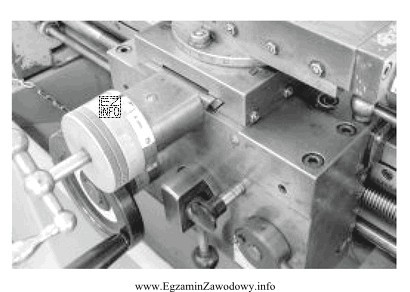

Podzespołem tokarki przedstawionym na rysunku jest
Ilustracja przedstawia fragment tokarki, a dokładniej skrzynkę suportową, co jest zgodne z poprawną odpowiedzią do pytania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Skrzynka suportowa jest zespołem związanym z pracą suportu (prowadzeniem i realizacją ruchów posuwowych narzędzia w obrębie wózka/suportu).
Wrzeciennik odpowiada za napęd i łożyskowanie wrzeciona, skrzynka posuwów za dobór posuwów, a nawrotnica za zmianę kierunku w torze posuwów/gwintów.

Pełne wyjaśnienie:

Tokarka składa się z kilku charakterystycznych zespołów, które można rozpoznać po funkcji i typowym umiejscowieniu. Odpowiedź "skrzynka suportowa" dotyczy elementu związanego z pracą suportu, czyli zespołu odpowiedzialnego za prowadzenie narzędzia i realizację ruchów roboczych (posuwów) w trakcie toczenia.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "wrzeciennik" to zespół napędu wrzeciona: zawiera wrzeciono, łożyskowanie oraz mechanizmy przeniesienia napędu. Jeśli na rysunku widać elementy suportu/toru posuwu, to nie jest to wrzeciennik.
  • "skrzynka posuwów" służy do nastawiania parametrów posuwu i/lub gwintowania (dobór przełożeń w torze posuwów). Jest to osobny zespół, który nie jest samym suportem ani jego skrzynką, choć współpracuje z mechanizmami posuwu.
  • "nawrotnica" (mechanizm nawrotny) umożliwia zmianę kierunku ruchu w układzie posuwów lub podczas nacinania gwintów. Funkcyjnie jest to "odwracanie" kierunku, a nie zasadniczy zespół suportu.

W zadaniach egzaminacyjnych warto kojarzyć:

  • wrzeciennik ↔ ruch obrotowy przedmiotu (wrzeciono),
  • skrzynka posuwów/nawrotnica ↔ dobór i kierunek posuwu,
  • skrzynka suportowa/suport ↔ ruch narzędzia po prowadnicach.

Taka mapa funkcji pomaga rozstrzygać odpowiedzi nawet wtedy, gdy elementy na rysunku są podobne konstrukcyjnie (obudowy, pokrywy, dźwignie).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest skrzynka suportowa w tokarce?
Skrzynka suportowa to zespół związany z pracą suportu (wózka), który uczestniczy w przekazywaniu i realizacji ruchów posuwowych narzędzia. W praktyce kojarzy się ją z mechanizmami sterowania ruchem narzędzia po prowadnicach, a nie z napędem wrzeciona.
Jak odróżnić wrzeciennik od zespołów suportu na rysunku tokarki?
Wrzeciennik rozpoznasz po tym, że jest związany z wrzecionem i napędem obrotu przedmiotu (okolice uchwytu, łożyskowanie wrzeciona, przekładnie). Zespoły suportu są przy wózku i narzędziu: odpowiadają za ruchy liniowe i ustawianie narzędzia.
Dlaczego skrzynka posuwów bywa mylona ze skrzynką suportową?
Obie dotyczą posuwu, więc nazwy brzmią podobnie. Różnica jest funkcjonalna: skrzynka posuwów służy głównie do doboru przełożeń/parametrów posuwu i gwintów, a skrzynka suportowa jest bliżej suportu i odpowiada za realizację ruchów suportu w czasie pracy.
Co robi nawrotnica w układzie posuwów tokarki?
Nawrotnica to mechanizm umożliwiający zmianę kierunku ruchu w torze posuwów (a także przy nacinaniu gwintów, zależnie od konstrukcji tokarki). Nie jest ona "napędem wrzeciona", tylko elementem sterującym kierunkiem przeniesienia ruchu na mechanizmy posuwu.
Jakie elementy tokarki najczęściej pojawiają się w zadaniach na rozpoznawanie podzespołów?
Najczęściej sprawdzane są: wrzeciennik, suport (wózek), konik, skrzynka posuwów, mechanizmy zmiany kierunku (nawrotnica), łoże i prowadnice. Kluczem jest kojarzenie elementu z funkcją: obrót przedmiotu vs ruch narzędzia vs podparcie.
Jak uczyć się rozpoznawania zespołów tokarki na rysunkach technicznych?
Pomaga metoda "funkcja → miejsce": najpierw ustal, czy element dotyczy wrzeciona (obrót), posuwu (przełożenia i kierunek), czy suportu (ruch narzędzia). Potem sprawdź typową lokalizację na maszynie. Dobre są rysunki poglądowe z podpisami oraz schematy DTR.
Czy wrzeciennik wpływa na posuw narzędzia podczas toczenia?
Pośrednio nie: wrzeciennik odpowiada przede wszystkim za ruch obrotowy przedmiotu. Posuw narzędzia realizuje układ suportu i mechanizmy posuwu. W zadaniach egzaminacyjnych warto rozdzielać: "obrót przedmiotu" (wrzeciennik) i "ruch narzędzia" (suport i posuwy).
Kiedy w praktyce mechanik reguluje skrzynkę posuwów w tokarce?
Skrzynkę posuwów nastawia się podczas przygotowania procesu: dobór posuwu do materiału, narzędzia i wymaganej chropowatości oraz dobór przełożeń do gwintowania. To typowa czynność przygotowawcza przed uruchomieniem obróbki, wykonywana zgodnie z instrukcją maszyny.
Jakie są najczęstsze błędy na egzaminie przy pytaniach o tokarkę?
Najczęstsze pomyłki wynikają z podobieństwa nazw ("posuwów" vs "suportowa") i z wybierania najbardziej znanego hasła ("wrzeciennik") bez analizy funkcji. Dobrą strategią jest krótkie sprawdzenie: czy element dotyczy wrzeciona, czy prowadzenia narzędzia, czy doboru posuwu.
Jakie cechy rysunku wskazują na zespół suportu, a nie na wrzeciennik?
Zespół suportu wiąże się z wózkiem, prowadnicami i mocowaniem/ruchem narzędzia (np. pokrętła posuwu, elementy wózka). Wrzeciennik jest przy uchwycie i osi wrzeciona, zwykle widać obszar napędu i łożyskowania wrzeciona, a nie elementy prowadzące narzędzie.
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Skrzynka suportowa jest zespołem związanym z pracą suportu (prowadzeniem i realizacją ruchów posuwowych narzędzia w obrębie wózka/suportu)."

Materiały:

  • Instrukcje/DTR tokarek szkolnych i uniwersalnych (rozdziały: budowa, zespoły, napędy)
  • Podręczniki do obróbki skrawaniem opisujące budowę tokarki
  • Rysunki poglądowe tokarki z podpisanymi zespołami (suport, wrzeciennik, skrzynka posuwów, nawrotnica)
